授权公布号:CN204391079U
一种芯片吸嘴
有效
申请
2015-03-09
申请公布
1970-01-01
授权
2015-06-10
预估到期
2025-03-09
| 申请号 | CN201520131395.9 |
| 申请日 | 2015-03-09 |
| 授权公布号 | CN204391079U |
| 授权公告日 | 2015-06-10 |
| 分类号 | H01L21/683 |
| 分类 | 基本电气元件; |
| 申请人名称 | 特科芯有限公司 |
| 申请人地址 | 江苏省苏州市工业园区港田路99号港田工业坊4号厂房3楼 |
专利法律状态
2015-06-10
授权
状态信息
授权
摘要

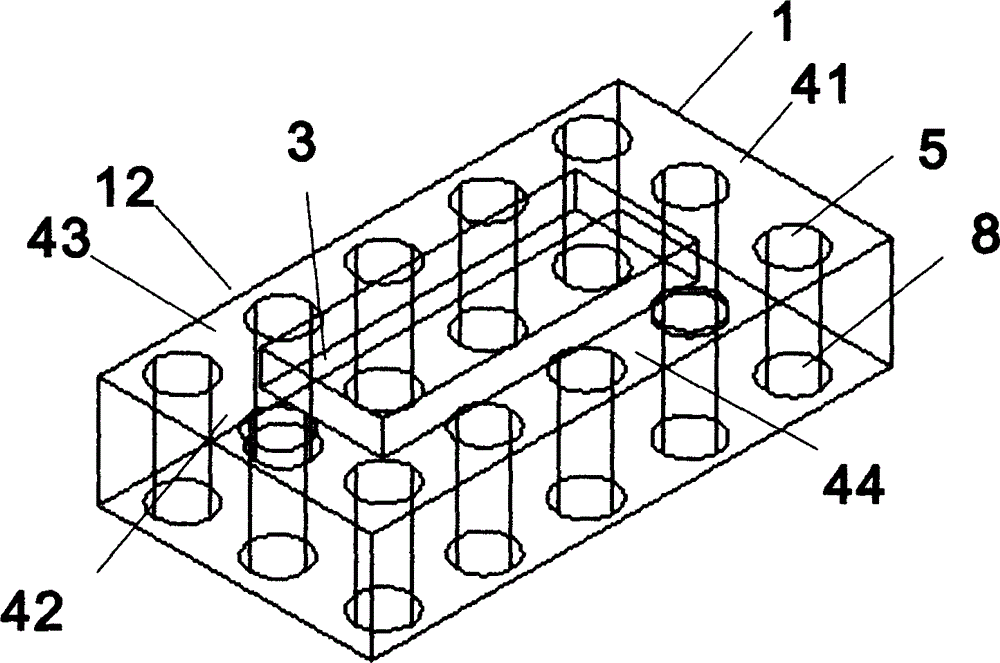

本实用新型涉及一种芯片吸嘴,包括吸嘴本体,吸嘴本体底面设有凹部,还设有连接面,连接面上设有多个真空孔,多个真空孔围绕凹部排布,吸嘴本体顶面设有与连接面的多个真空孔相对应位置的多个真空孔,其整体形状均为圆形,吸嘴本体顶面和连接面的多个真空孔相连通,且间隔相等;通过上述技术方案,改变吸嘴的真空吸取方式,通过多个真空孔排列和凹部的设置,消除芯片中间凹陷以及微凸的现象,克服和降低了芯片中心区域和基板之间产生气洞,提高产品的出厂率和产品整体的稳定性,吸嘴的吸取芯片牢固,吸力均匀,使用安全方便。
