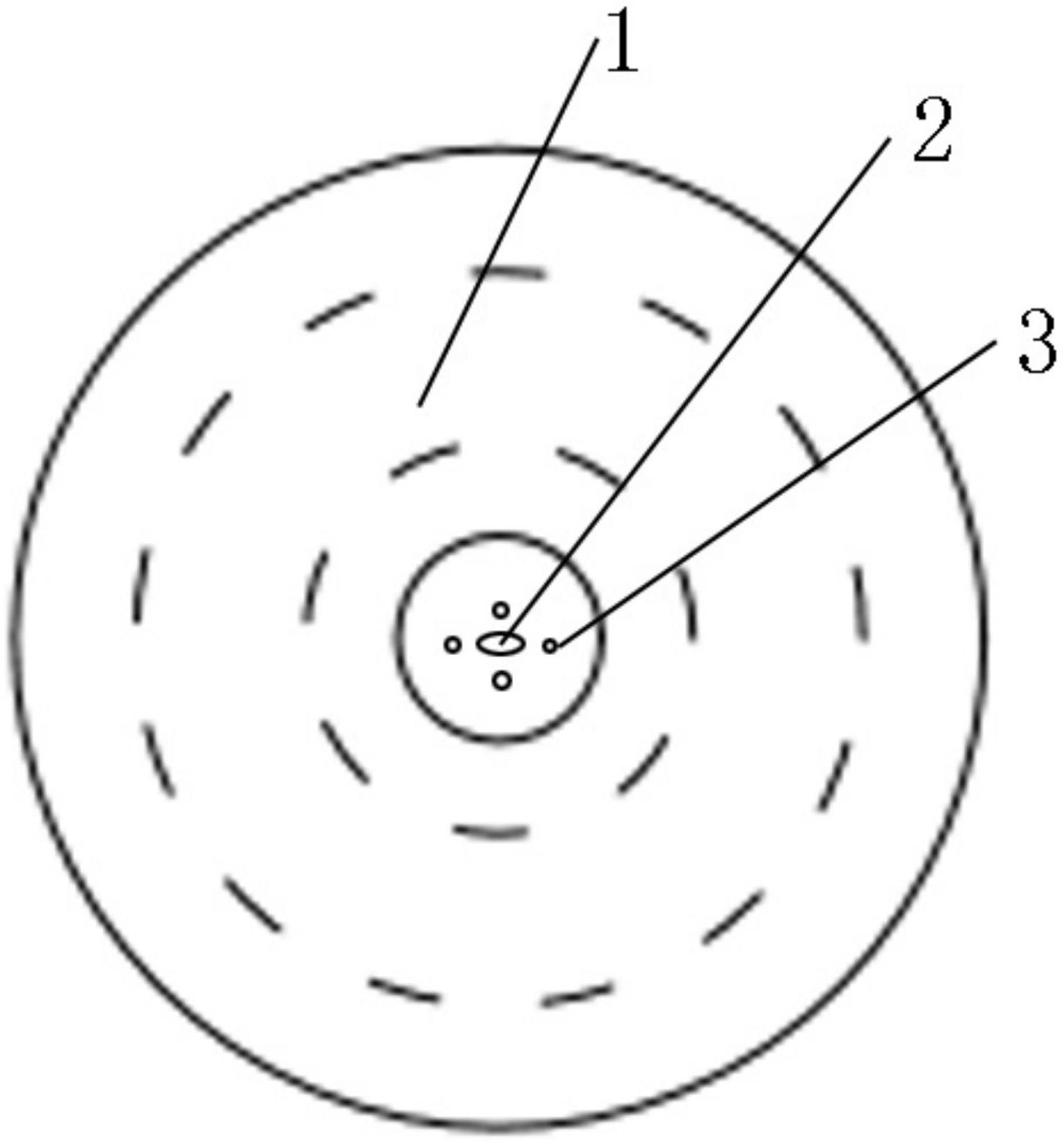

本实用新型涉及一种固定排流线位置的模具，包括间隔设置在设备上的绕包前模和绕包后模，所述绕包前模的中部设有用来供单线穿过的第一通孔以及设置在第一通孔四周用来供地线穿过的第二通孔，所述绕包后模的中部设有用来压紧单线和地线的第三通孔。本实用新型通过设计绕包前模及绕包后膜，单线入模前设定一定的放线张力，先经过绕包前模，单线经过单线孔，排流线经过地线孔，包覆铝箔后进入绕包后模的菱形孔，所述菱形孔尺寸根据单对尺寸严格设计，实现固定排流线的目的，防止排流线错位。
