授权公布号:CN113921176B
一种耐弯折的UTP电缆
有效
申请
2021-10-09
申请公布
2022-01-11
授权
2023-02-28
预估到期
2041-10-09
| 申请号 | CN202111176818.5 |
| 申请日 | 2021-10-09 |
| 申请公布号 | CN113921176A |
| 申请公布日 | 2022-01-11 |
| 授权公布号 | CN113921176B |
| 授权公告日 | 2023-02-28 |
| 分类号 | H01B7/18;H01B7/24;H01B7/295 |
| 分类 | 基本电气元件; |
| 申请人名称 | 上海爱谱华顿电子科技(集团)有限公司 |
| 申请人地址 | 上海市浦东新区航头镇航头路144-164号9幢295室 |
专利法律状态
2023-08-29
专利实施许可合同备案的生效、变更及注销
状态信息
专利实施许可合同备案的生效;IPC(主分类):H01B7/18;专利申请号:2021111768185;专利号:ZL2021111768185;合同备案号:X2023980039417;让与人:上海爱谱华顿电子科技(集团)有限公司;受让人:四川爱谱华顿电子科技有限公司;发明名称:一种耐弯折的UTP电缆;申请日:20211009;申请公布日:20220111;授权公告日:20230228;许可种类:普通许可;备案日期:20230811
2023-02-28
授权
状态信息
授权
2022-01-28
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):H01B7/18;申请日:20211009
2022-01-11
公布
状态信息
公布
摘要

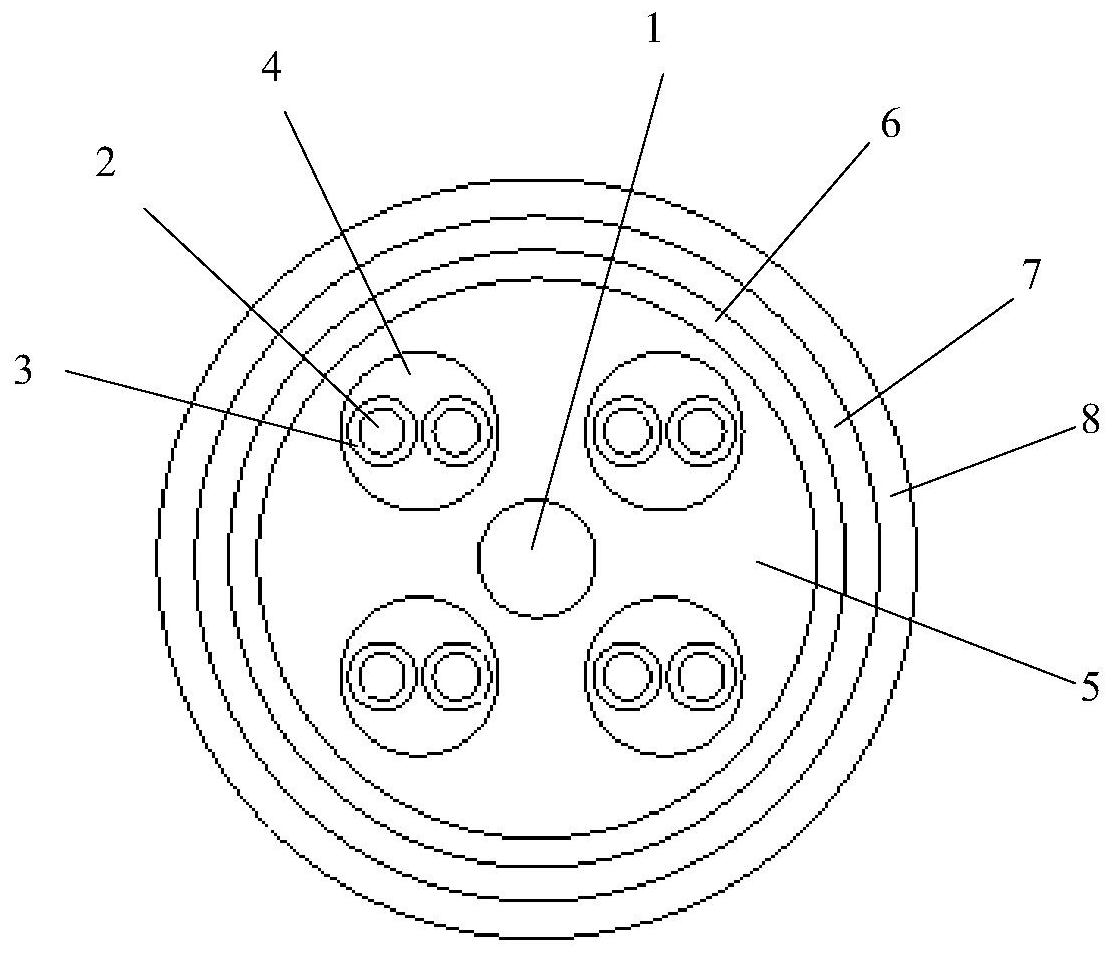

本发明公开了一种耐弯折UTP电缆,包括从内到外依次设置的缆芯、防火层、编织层和外保护层,所述缆芯包括缆芯支撑件和设置在缆芯支撑件中的若干绝缘线对,每个所述绝缘线对由两根绝缘导线绞合而成,所述绝缘导线包括导体和包覆在导体外的绝缘层;所述缆芯支撑件沿轴向设置有允许绝缘线对穿过的若干放置孔,每个所述放置孔中设置一个绝缘线对;所述缆芯支撑件包括沿轴向设置的多个盘状支撑,相邻的盘状支撑之间设置连接支撑,相邻的所述连接支撑错开设置。本发明设置耐弯折的缆芯支撑件,缆芯支撑件的盘状支撑用以支撑缆芯,连接盘状支撑并错开设置的连接支撑,允许进行多个方向的弯折,耐弯折的同时对设置在其中的绝缘线对进行保护。
