授权公布号：CN102194436B

DDC接口隔离保护电路

有效

申请

2011-04-18

申请公布

2011-09-21

授权

2015-09-16

预估到期

2031-04-18

申请号	CN201110096527.5
申请日	2011-04-18
申请公布号	CN102194436A
申请公布日	2011-09-21
授权公布号	CN102194436B
授权公告日	2015-09-16
分类号	G09G5/00;G06F3/14
分类	教育；密码术；显示；广告；印鉴;
申请人名称	北京彩讯科技股份有限公司
申请人地址	北京市海淀区东北旺西路8号中关村软件园8号楼301室

专利法律状态

2015-09-16 授权

状态信息

授权

2013-11-27 著录事项变更

状态信息

著录事项变更；IPC(主分类):G09G5/00；变更事项:申请人；变更前:北京彩讯科技股份有限公司；变更后:北京彩讯科技股份有限公司；变更事项:地址；变更前:100085 北京市海淀区上地三街9号金隅嘉华大厦C座10层1009室；变更后:100094 北京市海淀区东北旺西路8号中关村软件园8号楼301室

2013-03-27 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):G09G5/00；申请日:20110418

2011-09-21 公布

状态信息

公布

摘要

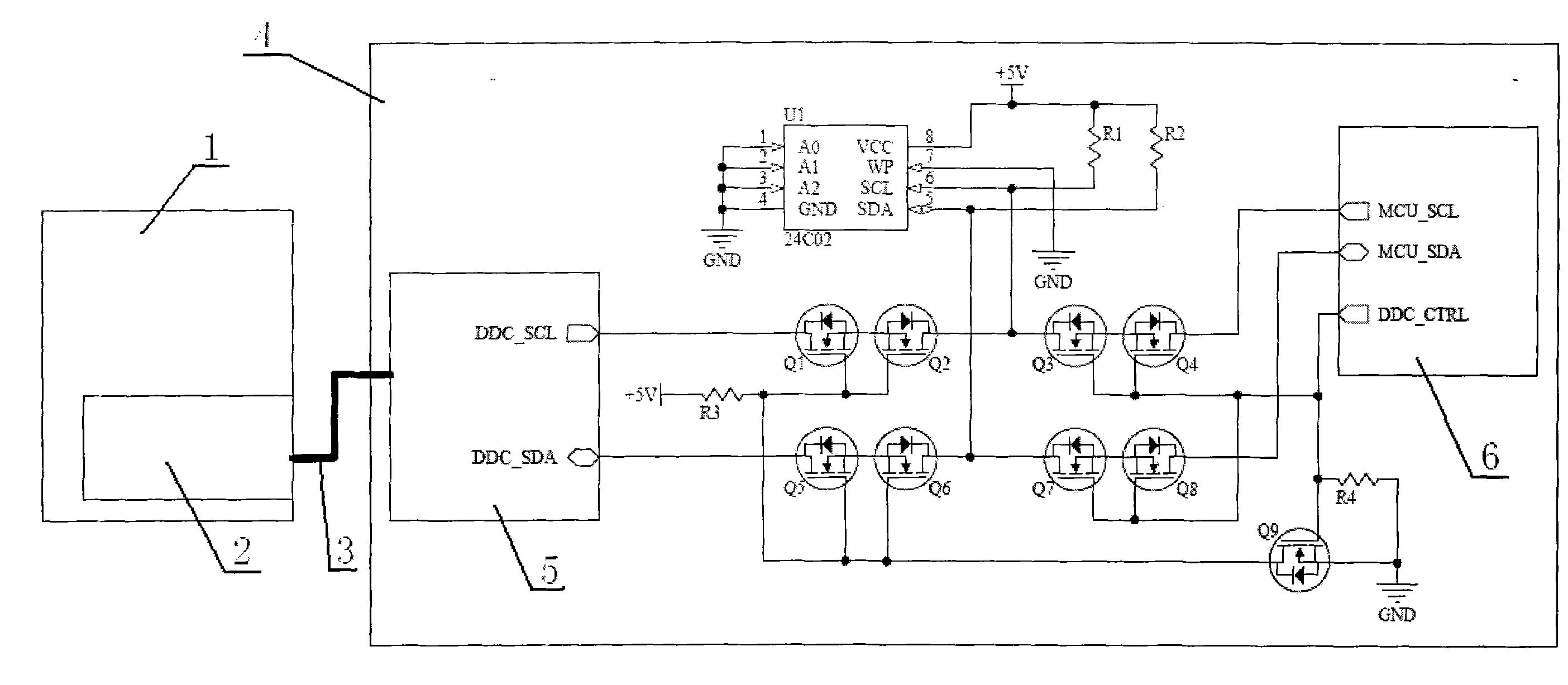

本发明涉及一种视频信号接口电路，本发明公开了一种DDC接口隔离保护电路，在视频信号输入接口上的DDC接口与视频信号接收设备E-EDID信息存储体的I2C接口之间的每条信号线上，连接有双向隔离器，该双向隔离器连接有上拉电阻，所述视频信号接收设备E-EDID信息存储体连接有上拉电阻；在视频信号接收设备E-EDID信息存储体的I2C接口与视频信号接收设备本地控制核心的I2C接口之间的每条信号线上，连接有双向隔离器，所述视频信号接收设备本地控制核心连接有下拉电阻和场效应管。本发明增加了保护电路，确保各部分电路之间，在电气特性上、数据读写操作上不会有冲突，防止丢失数据，便于维修。
