超薄LED拼接显示单元的快速安装结构装置

授权公布号：CN202073881U

失效

申请

2011-03-18

申请公布

1970-01-01

授权

2011-12-14

预估到期

2021-03-18

申请号	CN201120073955.1
申请日	2011-03-18
授权公布号	CN202073881U
授权公告日	2011-12-14
分类号	F16B5/02;F16B5/10;G09F9/33
分类	工程元件或部件；为产生和保持机器或设备的有效运行的一般措施；一般绝热;
申请人名称	北京彩讯科技股份有限公司
申请人地址	北京市海淀区东北旺西路8号中关村软件园8号楼301室

专利法律状态

2021-04-06 专利权的终止

状态信息

专利权有效期届满；IPC(主分类):F16B5/02；申请日:20110318；授权公告日:20111214

2013-11-20 专利权人的姓名或者名称、地址的变更

状态信息

专利权人的姓名或者名称、地址的变更；IPC(主分类):F16B5/02；变更事项:专利权人；变更前:北京彩讯科技股份有限公司；变更后:北京彩讯科技股份有限公司；变更事项:地址；变更前:100085 北京市海淀区上地三街9号金隅嘉华大厦C座10层1009室；变更后:100094 北京市海淀区东北旺西路8号中关村软件园8号楼301室

2011-12-14 授权

状态信息

授权

摘要

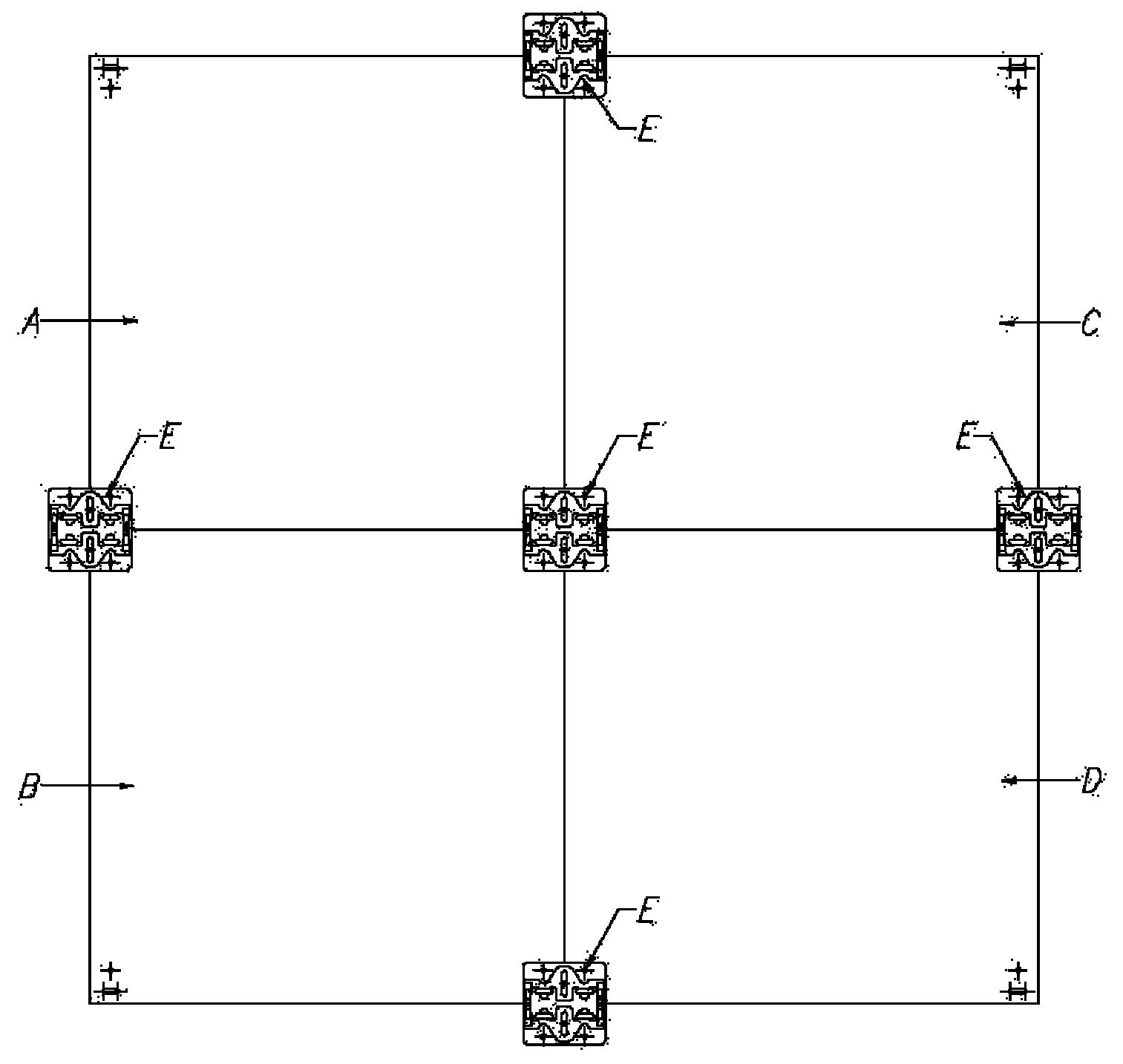

本实用新型涉及一种LED拼接显示器。本实用新型公开了一种超薄LED拼接显示单元的快速安装结构装置，包括若干个显示单元、与若干个显示单元背面固定的连接套件，所述显示单元包括显示屏体、锁舌扣、定位销，所述连接套件包括连接板、锁舌板、防脱弹簧卡片、C型连接件，定位销、锁舌扣固定在显示屏体的背面，锁舌板、防脱弹簧卡片、C型连接件固定在连接板上，锁舌扣和定位销插入连接板，锁舌板插入锁舌扣，用于使显示屏体在连接过程中不断向连接板中心收紧，防脱弹簧卡片卡住锁舌板，用于防止显示屏体后退和松脱。本实用新型外形美观、安装方便、维护方便、成本低、省工省时、使用时整体占用空间小。
