基于PCIE的视频拼接处理卡、其控制系统及控制方法

公司信息商标信息专利信息

授权公布号：CN102843522B

有效

申请

2011-06-24

申请公布

2012-12-26

授权

2015-12-09

预估到期

2031-06-24

申请号	CN201110172505.2
申请日	2011-06-24
申请公布号	CN102843522A
申请公布日	2012-12-26
授权公布号	CN102843522B
授权公告日	2015-12-09
分类号	H04N5/262
分类	电通信技术;
申请人名称	北京彩讯科技股份有限公司
申请人地址	北京市海淀区东北旺西路8号中关村软件园8号楼301室

专利法律状态

2015-12-09 授权

状态信息

授权

2014-04-02 著录事项变更

状态信息

著录事项变更；IPC(主分类):H04N5/262；变更事项:申请人；变更前:北京彩讯科技股份有限公司；变更后:北京彩讯科技股份有限公司；变更事项:地址；变更前:100094 北京市海淀区东北旺西路8号中关村软件园8号楼301室；变更后:100193 北京市海淀区东北旺西路8号中关村软件园8号楼301室；变更事项:申请人；变更前:李国川；变更后:李国川

2013-11-27 著录事项变更

状态信息

著录事项变更；IPC(主分类):H04N5/262；变更事项:申请人；变更前:北京彩讯科技股份有限公司；变更后:北京彩讯科技股份有限公司；变更事项:地址；变更前:100094 北京市海淀区上地三街9号金隅嘉华大厦C座10层1009室；变更后:100094 北京市海淀区东北旺西路8号中关村软件园8号楼301室；变更事项:申请人；变更前:李国川；变更后:李国川

2013-03-27 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):H04N5/262；申请日:20110624

2012-12-26 公布

状态信息

公布

摘要

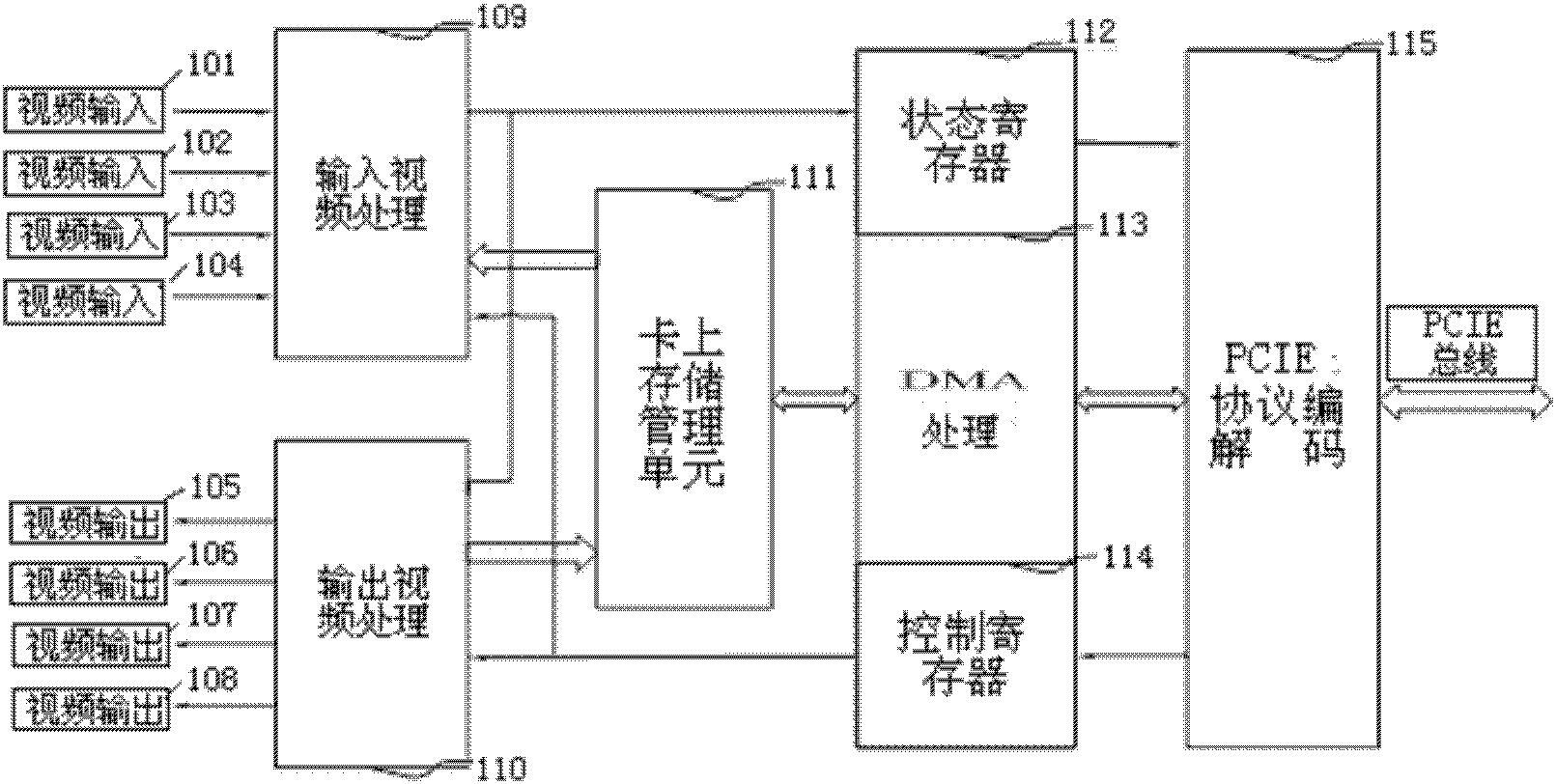

本发明涉及一种基于PCIE的视频拼接处理卡、其控制系统及控制方法，其中：FPGA分别与视频输入单元、输入视频处理单元、卡上存储管理单元、控制状态寄存器及DMA处理单元、PCIE协议编解码单元、输出视频处理单元、视频输出单元连接，所述PCIE协议编解码单元与控制状态寄存器及DMA处理单元连接，控制状态寄存器及DMA处理单元分别与卡上存储管理单元、输出视频处理单元、输入视频处理单元连接，输入视频处理单元与视频输入单元连接，输出视频处理单元与视频输出单元连接。本发明能够解决现有视频拼接处理设备低分辨率和图像清晰度不高的缺陷。
