授权公布号:CN209305094U
一种低介电柔性覆铜板
有效
申请
2018-09-21
申请公布
1970-01-01
授权
2019-08-27
预估到期
2028-09-21
| 申请号 | CN201821555648.5 |
| 申请日 | 2018-09-21 |
| 授权公布号 | CN209305094U |
| 授权公告日 | 2019-08-27 |
| 分类号 | B32B15/01;B32B33/00;B32B7/12;C09D179/08 |
| 分类 | 层状产品; |
| 申请人名称 | 中山新高电子材料股份有限公司 |
| 申请人地址 | 广东省中山市火炬开发区科技大道沿江西一路6号 |
专利法律状态
2019-08-27
授权
状态信息
授权
摘要

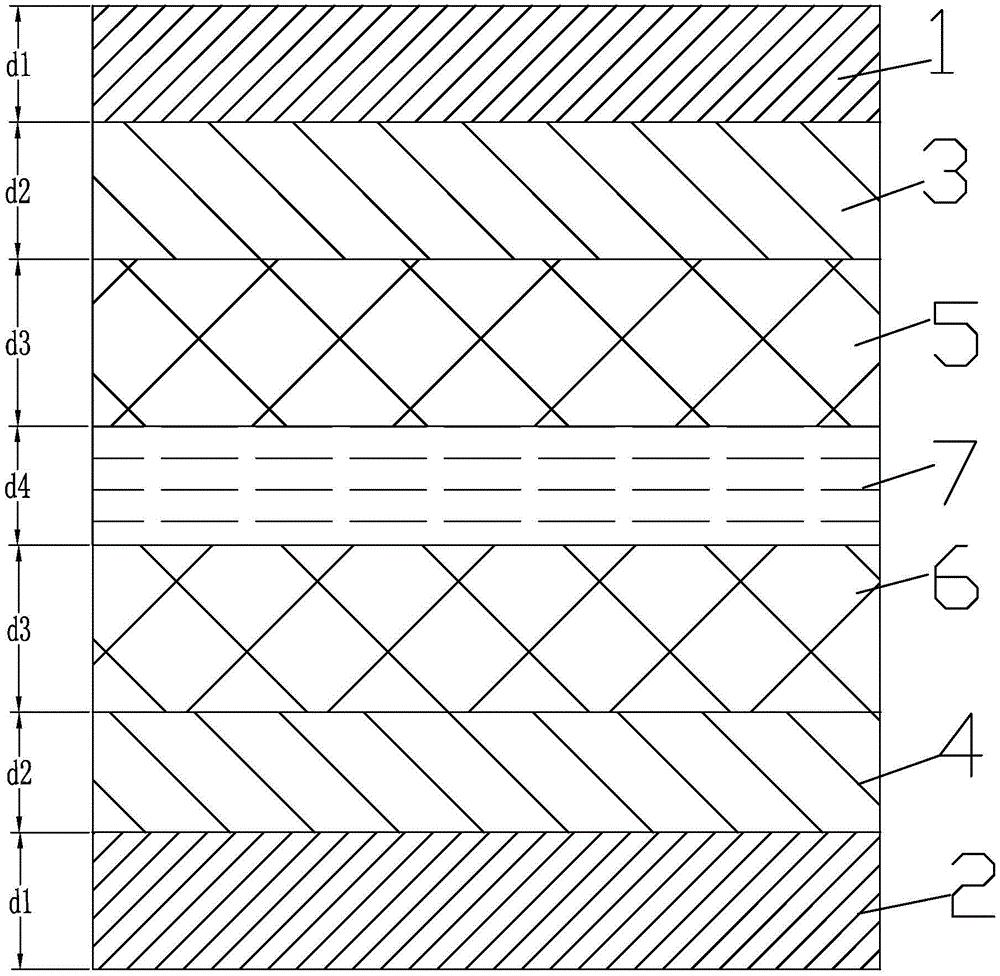

本实用新型公开一种低介电柔性覆铜板,包括有第一铜箔基板和第二铜箔基板,第一铜箔基板上涂覆有第一高分子低介电层,第二铜箔基板上涂覆有第二高分子低介电层,第一高分子低介电层上涂覆有聚酰亚胺酸形成的第一热固聚酰亚胺层,第二高分子低介电层上涂覆有聚酰亚胺酸形成的第二热固聚酰亚胺层,第一热固聚酰亚胺层和第二热固聚酰亚胺层之间通过热塑性聚酰亚胺层粘合连接。本实用新型将表面处理过的低介电填料和低介电高分子聚合物与聚酰亚胺酸混合形成高分子低介电乳胶液涂覆于铜箔面,将低介电材料集中在此层结构中,只在铜箔接触面涂覆高分子低介电乳胶液,该层涂覆厚度小,使用少量的低介电高分子材料达到高频材料所需的低传输损耗要求。
