授权公布号:CN220169517U
一种便于接油的顶吸式吸油烟机
有效
申请
2023-04-23
申请公布
1970-01-01
授权
2023-12-12
预估到期
2033-04-23
| 申请号 | CN202320933962.7 |
| 申请日 | 2023-04-23 |
| 授权公布号 | CN220169517U |
| 授权公告日 | 2023-12-12 |
| 分类号 | F24C15/20 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 中山百得厨卫有限公司 |
| 申请人地址 | 广东省中山市横栏镇富庆一路2号,横栏镇富庆二路29号 |
专利法律状态
2023-12-12
授权
状态信息
授权
摘要

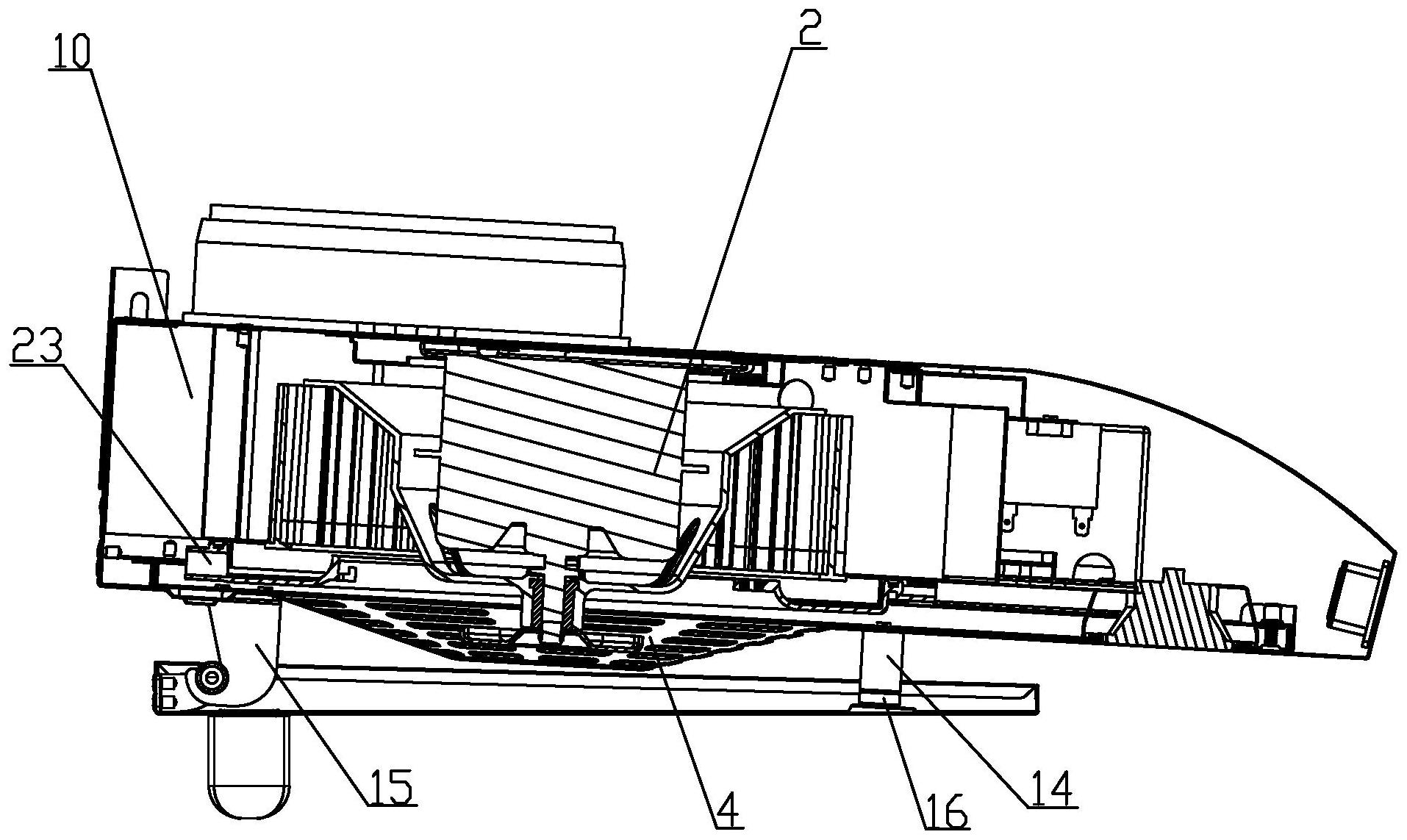

本实用新型涉及一种便于接油的顶吸式吸油烟机,包括烟机壳体,烟机壳体内设有烟腔,烟腔内设有风机,烟机壳体的底部设有底面,其技术要点为,烟机壳体上在底面下方可拆卸地设有负压板,负压板与底面相对隔开设置使油烟能从负压板与底面之间进入,底面上设有油网,油网上设有与烟腔内连通供油烟吸入的网孔,底面上还设有供烟腔内的油污流出的油污孔,负压板上设有能收集油污孔和油网流下的油污的油污槽,负压板的下端面设有用于承接油污槽油污的油杯。本实用新型结构简单,可以通过负压板收集油污,使油污收集方便,使用方便。
