一种胶装机的离合式封面输送机构

授权公布号：CN215792762U

一种胶装机的离合式封面输送机构

有效

申请

2021-02-03

申请公布

1970-01-01

授权

2022-02-11

预估到期

2031-02-03

申请号	CN202120308088.9
申请日	2021-02-03
授权公布号	CN215792762U
授权公告日	2022-02-11
分类号	B42C19/00;B42C9/00
分类	装订；图册；文件夹；特种印刷品;
申请人名称	杭州惠宝机电股份有限公司
申请人地址	浙江省杭州市富阳区金桥工业园公望街1216号

专利法律状态

2022-02-11 授权

状态信息

授权

摘要

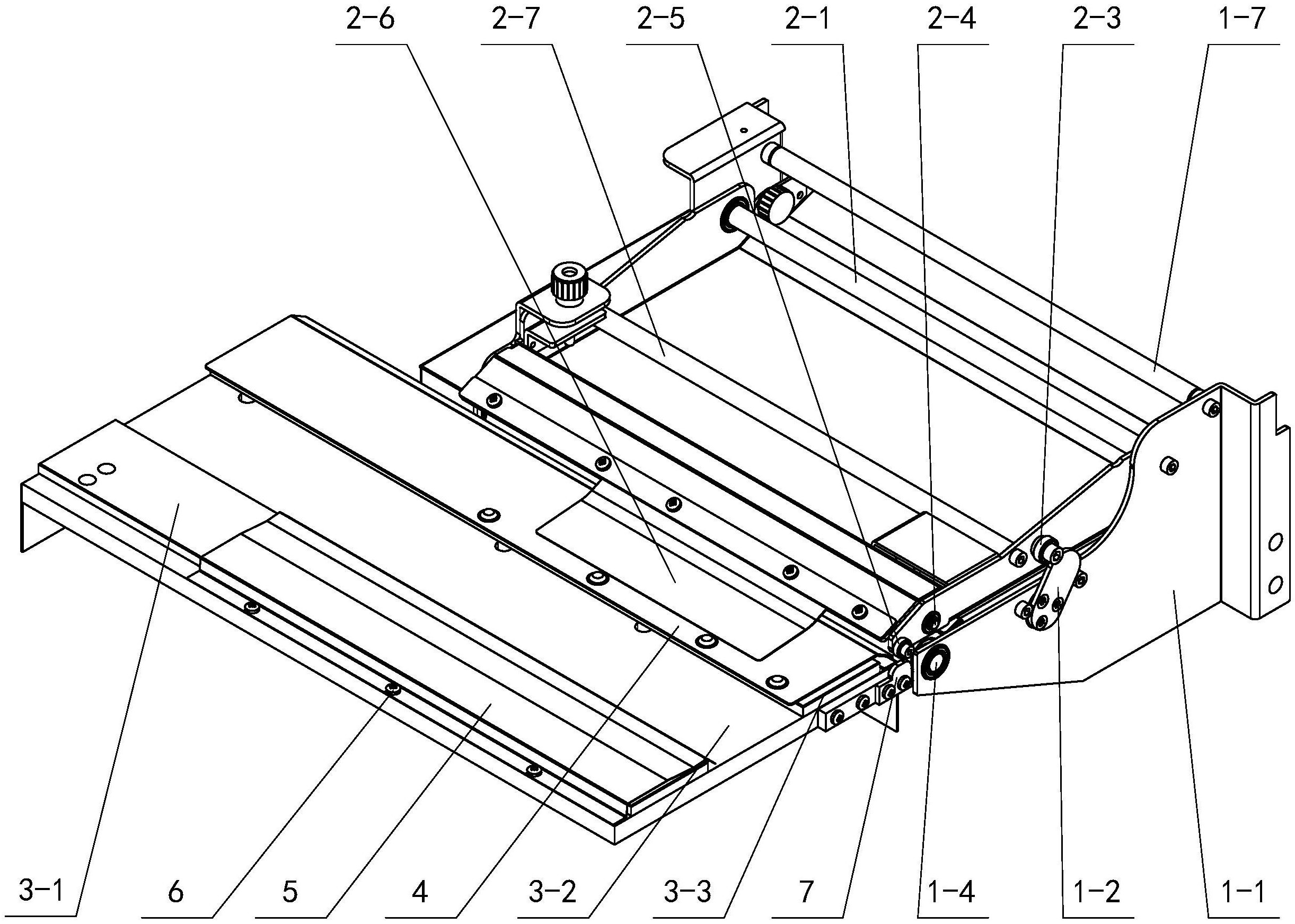

一种胶装机的离合式封面输送机构，与夹面台组件（3）关联，所述输送机构具有下框总成（1）和上框总成（2）；所述下框总成具有一下框架，该下框架后部设有下输纸辊（1‑4），下框架左右方向侧面设有离合摆臂（1‑2）；所述上框总成具有一上框架，该上框架前部与所述下框架前部枢连，上框架后部设有上输纸辊（2‑4），上框架左右方向侧面中部设有与所述离合摆臂对应的离合顶套（2‑3）。本输送机构用于胶装机封面输送，其构造简单，输纸平稳可靠，不易阻卡。
