授权公布号:CN110206395B
方锁舌的保险机构
有效
申请
2019-06-17
申请公布
2019-09-06
授权
2024-01-12
预估到期
2039-06-17
| 申请号 | CN201910521565.7 |
| 申请日 | 2019-06-17 |
| 申请公布号 | CN110206395A |
| 申请公布日 | 2019-09-06 |
| 授权公布号 | CN110206395B |
| 授权公告日 | 2024-01-12 |
| 分类号 | E05B15/10;E05B15/00;E05B47/00 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 广东必达保安系统有限公司 |
| 申请人地址 | 广东省佛山市顺德区容桂小黄圃居委会顺德高新技术产业开发区科技产业园科苑三路17号 |
专利法律状态
2024-01-12
授权
状态信息
授权
2019-10-08
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):E05B15/10;申请日:20190617
2019-09-06
公布
状态信息
公布
摘要

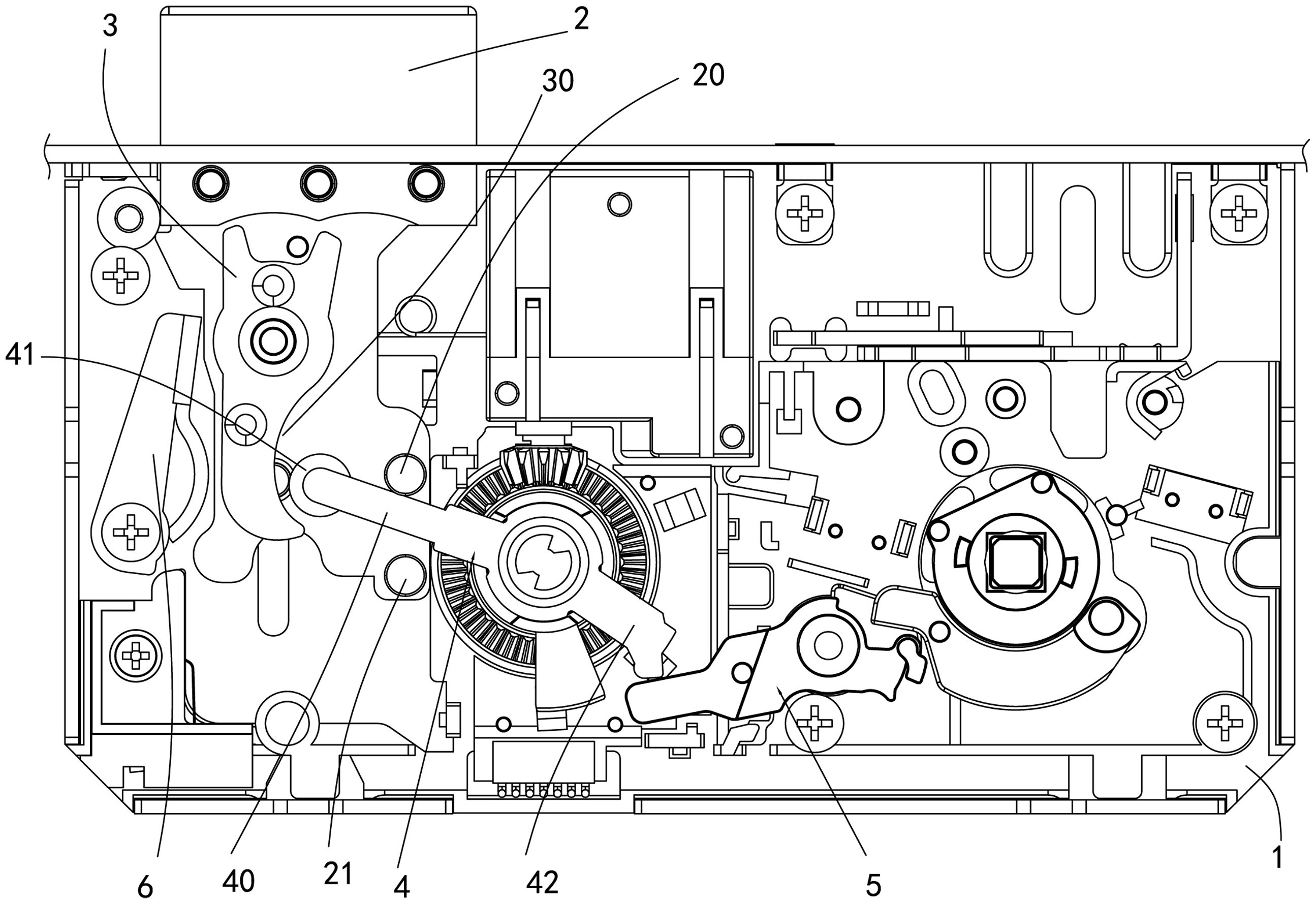

本发明涉及一种锁体,具体地说是涉及方锁舌的保险机构。它包括锁体、方锁舌、传动摆臂、拨叉、驱动拨叉摆动的驱动组件,所述锁体内设有保险组件,保险组件在方锁舌伸出锁体后能抵住方锁舌,防止方锁舌被压入锁体内,拨叉启动开锁时,拨叉驱动传动摆臂向保险组件侧摆动,传动摆臂推开保险组件,保险组件离开方锁舌解锁,拨叉摆动带动方锁舌进入锁体。本发明结构设计简单合理,保险组件上保险自动,方便,抵紧可靠,外力只有把枢接方锁舌保险板的枢轴弄断和克服电机的扭矩后才能把方锁舌压入锁体内开锁,因此,锁体的安全性能大大提高。
