授权公布号:CN217841166U
一种锁体结构及锁具
有效
申请
2022-07-26
申请公布
1970-01-01
授权
2022-11-18
预估到期
2032-07-26
| 申请号 | CN202221931953.6 |
| 申请日 | 2022-07-26 |
| 授权公布号 | CN217841166U |
| 授权公告日 | 2022-11-18 |
| 分类号 | E05B1/00;E05B15/00 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 深圳市爱迪尔电子有限公司 |
| 申请人地址 | 广东省深圳市福田区深南中路佳和华强大厦B座1910室 |
专利法律状态
2022-11-18
授权
状态信息
授权
摘要

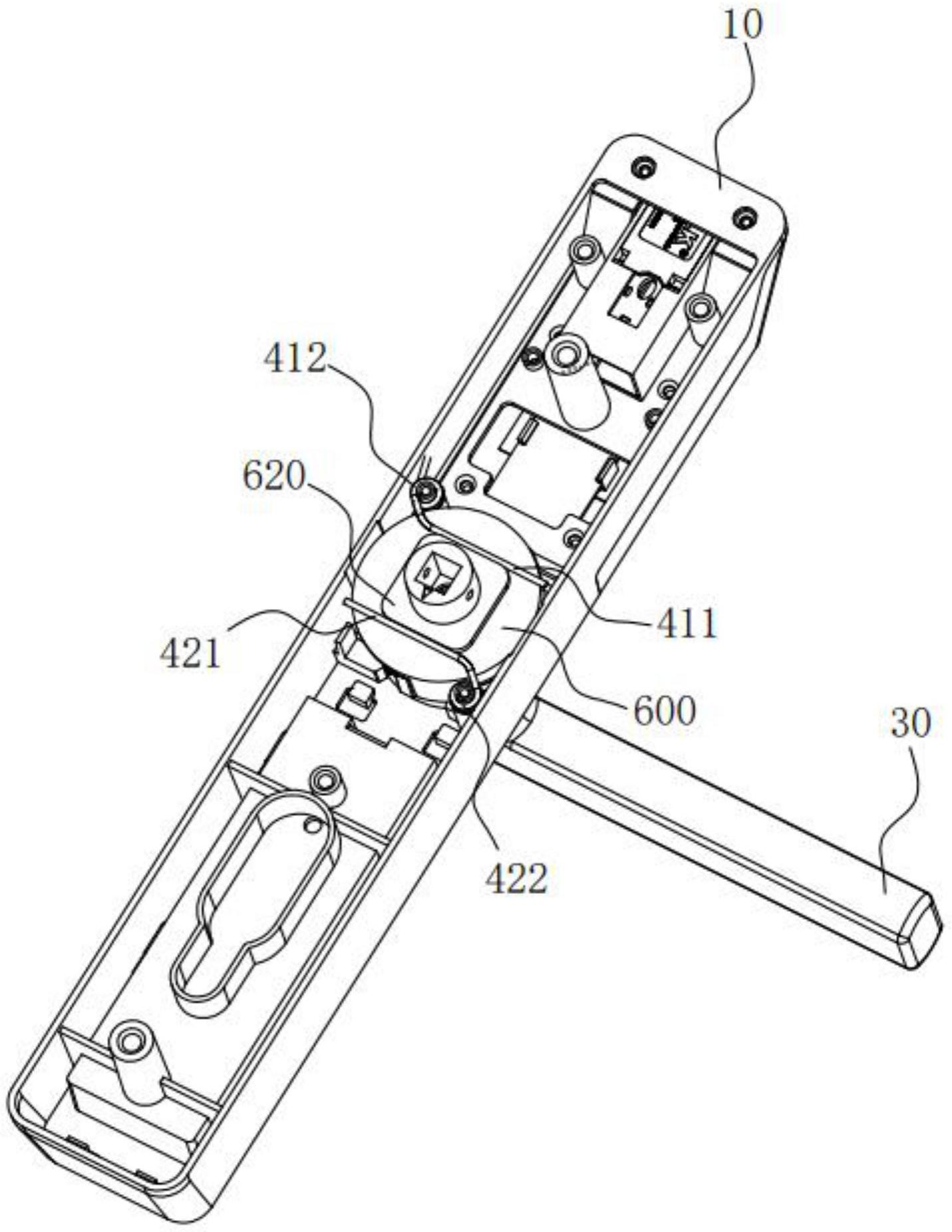

本实用新型属于锁具技术领域,公开了一种锁体结构及锁具。该锁体结构包括把手连接组件、第一复位系统、联动机构以及第二复位系统,把手连接组件包括第一转芯和第二转芯,第一复位系统包括离合器组件和扭簧组件,离合器组件连接于第一转芯,两者同步转动,扭簧组件套设于把手连接组件,第一复位系统被配置为使把手连接组件复位;联动机构连接于第二转芯和离合器组件之间,离合器组件能够与联动机构联动;第二复位系统包括间隔设置的第一弹性元件和第二弹性元件,联动机构的一部分夹设于第一弹性元件和第二弹性元件,第二复位系统被配置为使联动机构和离合器组件复位。该锁体结构能够提高复位的精确度,实现锁具的精准复位。
