授权公布号:CN208669121U
推拉锁
有效
申请
2018-05-30
申请公布
1970-01-01
授权
2019-03-29
预估到期
2028-05-30
| 申请号 | CN201820826972.X |
| 申请日 | 2018-05-30 |
| 授权公布号 | CN208669121U |
| 授权公告日 | 2019-03-29 |
| 分类号 | E05B63/00;E05B15/00;E05B15/04 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 杭州易欣安实业有限公司 |
| 申请人地址 | 浙江省杭州市滨江区江陵路88号万轮科技园9幢北座508室 |
专利法律状态
2019-03-29
授权
状态信息
授权
摘要

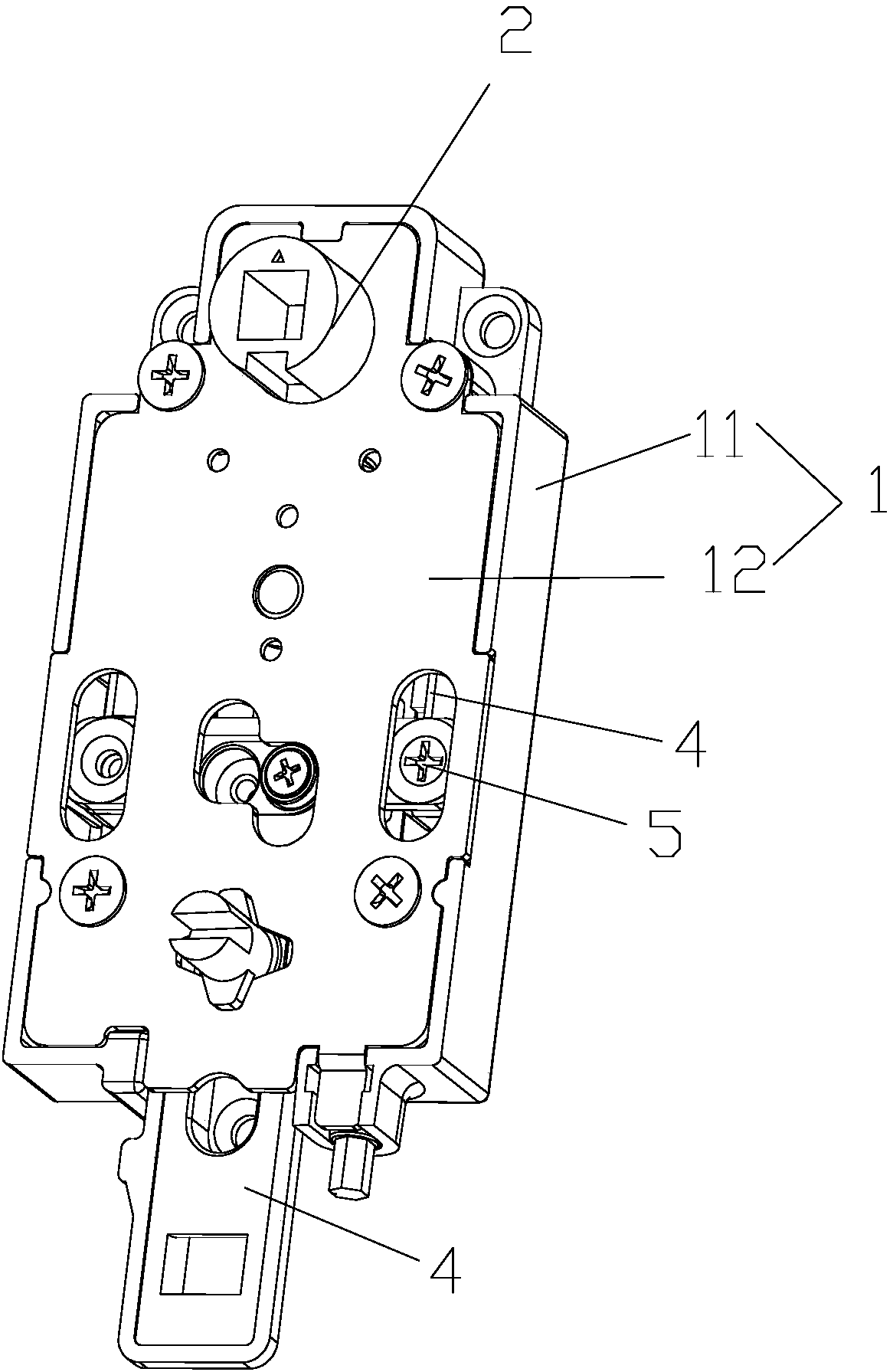

本申请公开了一种推拉锁,包括推拉机构,推拉机构包括:壳体、第一齿轮组件、滑块、拉杆和连接件,壳体包括底壳,底壳上开设有容纳腔,第一齿轮组件部分位于容纳腔内,且第一齿轮组件转动连接于底壳上,用于连动斜舌组件实现斜舌组件的开锁,滑块位于容纳腔内,且滑动设置于底壳上,滑块连接第一齿轮组件,滑块滑动时带动第一齿轮组件转动,拉杆滑动设置于容纳腔内,且部分伸出容纳腔,连接件连接拉杆和滑块,以将拉杆固定于滑块上,通过拉杆与滑块的连接,拉杆带动滑块滑动,以及滑块与第一齿轮组件的连接,滑块的滑动带动第一齿轮组件转动,第一齿轮组件转动实现“左推”、“左拉”、“右推”和“右拉”中的任意一种开锁方式,通用性强。
