授权公布号:CN209428106U
一种瓶体下落式直线冲洗装置
有效
申请
2018-11-16
申请公布
1970-01-01
授权
2019-09-24
预估到期
2028-11-16
| 申请号 | CN201821897449.2 |
| 申请日 | 2018-11-16 |
| 授权公布号 | CN209428106U |
| 授权公告日 | 2019-09-24 |
| 分类号 | B67C7/00;B65G47/248;B65G47/74;B08B9/34;B08B9/30 |
| 分类 | 开启或封闭瓶子、罐或类似的容器;液体的贮运; |
| 申请人名称 | 福建省燕京惠泉啤酒股份有限公司 |
| 申请人地址 | 福建省泉州市惠安县螺城镇惠泉北路1999号 |
专利法律状态
2019-09-24
授权
状态信息
授权
摘要

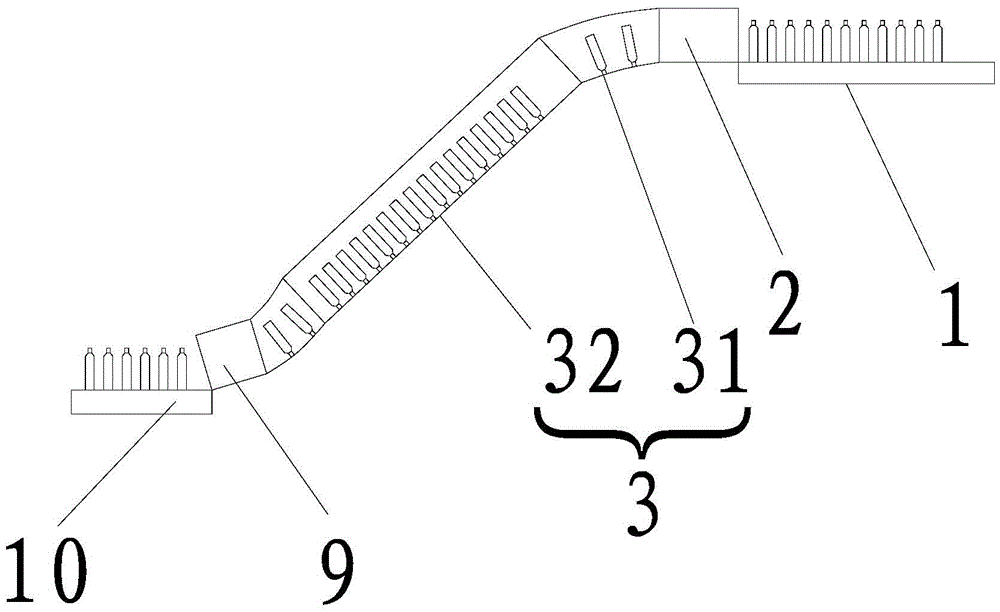

本实用新型公开了一种瓶体下落式直线冲洗装置,所述第一输送带的安装位置高于所述第二输送带的安装位置,所述第一倒置模具与所述第一输送带的输出端相连,所述第二倒置模具与所述第二输送带的输入端相连,所述冲洗槽倾斜安装于所述第一倒置模具和所述第二倒置模具之间的所述机架上,所述冲洗槽包括冲洗部和沥干部,所述冲洗部的底部安装有所述进水管,且所述进水管上设有均匀分布的所述喷冲管,所述第一倒置模具与所述第二倒置模具之间安装有用于引导所述瓶体依次滑动的瓶体通道;采用倒置模具来翻转瓶体,并且通过输送带的推力推动瓶体在冲洗槽上移动并经过多次冲洗,整个倒置、清洗和沥干过程无需传动电力,更加节能环保。
