授权公布号:CN206567097U
一种茶叶静电除杂机的均料辊
有效
申请
2017-02-09
申请公布
1970-01-01
授权
2017-10-20
预估到期
2027-02-09
| 申请号 | CN201720119840.9 |
| 申请日 | 2017-02-09 |
| 授权公布号 | CN206567097U |
| 授权公告日 | 2017-10-20 |
| 分类号 | B03C7/02;B07B1/00 |
| 分类 | 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕; |
| 申请人名称 | 云南滇红集团股份有限公司 |
| 申请人地址 | 云南省临沧市凤庆县凤山镇南城新区(滇红生态产业园区) |
专利法律状态
2017-10-20
授权
状态信息
授权
摘要

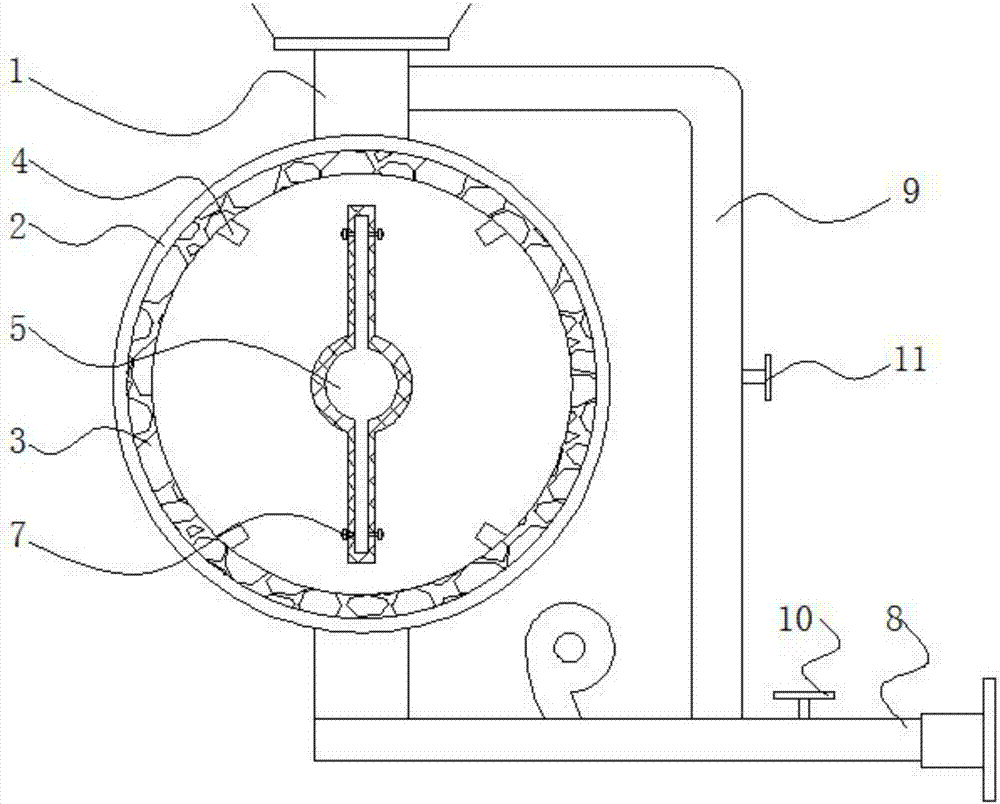

本实用新型公开了一种茶叶静电除杂机的均料辊,包括有进料管和除杂筒,所述进料管连通除杂筒,所述除杂筒内侧壁设有气囊层,所述除杂筒围绕轴线设置出风管,所述除杂筒内设有连接电机的静电辊,所述静电辊的辊体两侧向外延伸设置静电板,所述静电辊和静电板的外部安装过滤网,所述除杂筒连通出料管,出料管上安装鼓风机,所述出料管连通循环管,所述循环管连通进料管,所述出料管靠近出料管和循环管的连接处设置第一阀门,所述循环管上设有第二阀门。本实用新型改进了结构的均料辊,并使之成为静电辊,并延伸设置静电板,能够很好的将茶叶和杂质分开,除尘效果更好,内部后续清洁更方便。
