授权公布号:CN211698607U
一种开合结构及手表
有效
申请
2020-02-28
申请公布
1970-01-01
授权
2020-10-16
预估到期
2030-02-28
| 申请号 | CN202020234237.7 |
| 申请日 | 2020-02-28 |
| 授权公布号 | CN211698607U |
| 授权公告日 | 2020-10-16 |
| 分类号 | G04B19/10 |
| 分类 | 测时学; |
| 申请人名称 | 天王电子(深圳)有限公司 |
| 申请人地址 | 广东省深圳市宝安区龙华街道工业东路利金城科技工业园4栋4-5楼 |
专利法律状态
2020-10-16
授权
状态信息
授权
摘要

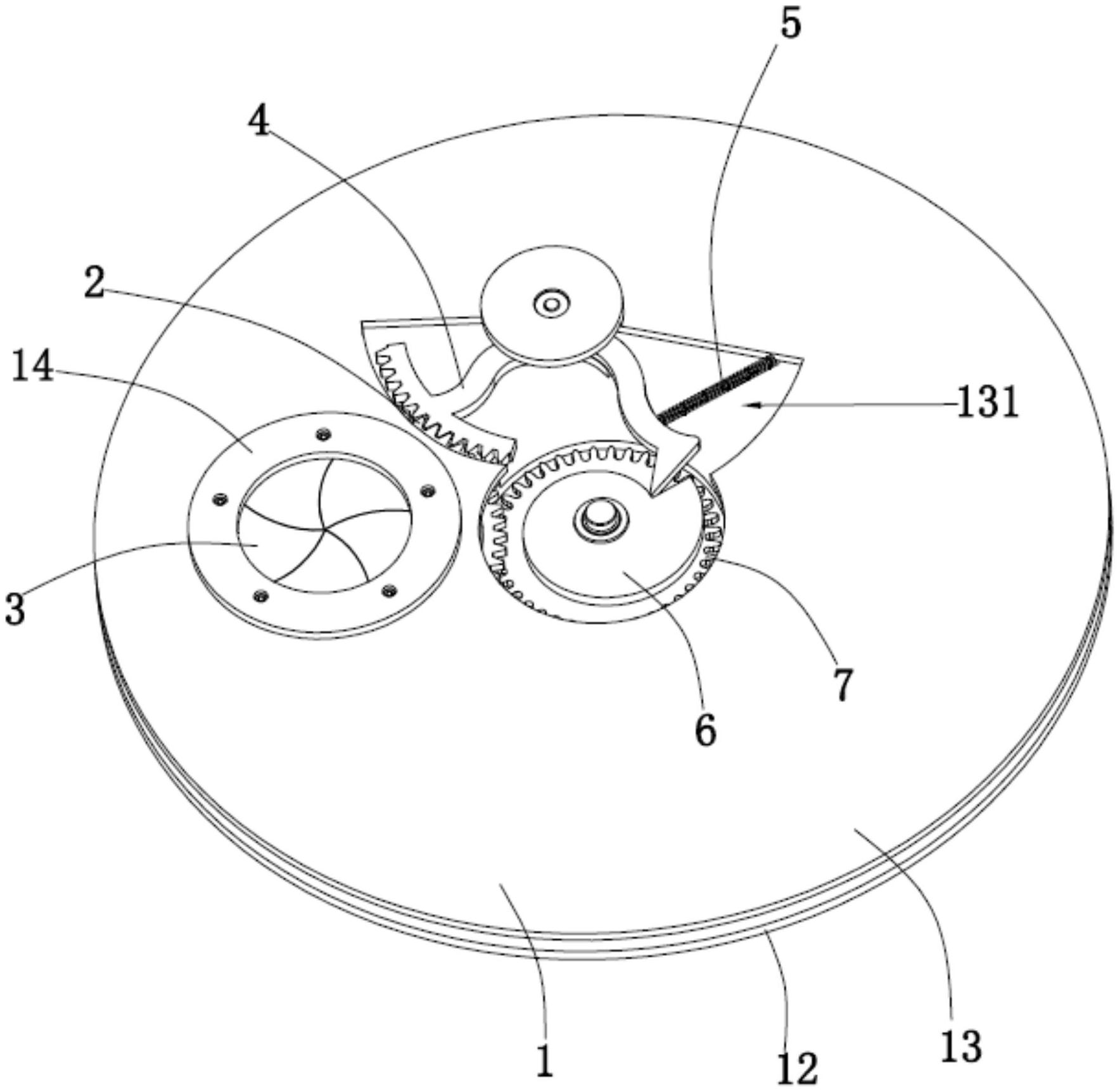

本申请提供了一种开合结构及手表,该开合结构包括:安装盘、啮合机构、多个叶片、摆动件和弹性件,安装盘设于手表的机芯上,安装盘的中心设有通孔,通孔处设有凸轮,凸轮与机芯上的时轮固定连接并与时轮同步转动,摆动件通过弹性件与凸轮的外周面相抵接并随凸轮的转动而摆动,摆动件与啮合机构啮合连接,啮合机构驱动各叶片转动以使多个叶片相互聚拢或相互分散。当叶片顺时针转动时,各叶片分散,当各叶片逆时针转动时,各叶片聚拢,各叶片在聚拢和分散过程中呈现出不同的图案,而且叶片的表面也可以设计不同的图案,使得该开合结构能显示不同的图案,保证该手表的美观性,提高了手表的档次。
