授权公布号:CN107731998B
一种器件封装方法及相应的器件封装结构
有效
申请
2017-10-27
申请公布
2018-02-23
授权
2023-06-16
预估到期
2037-10-27
| 申请号 | CN201711022586.1 |
| 申请日 | 2017-10-27 |
| 申请公布号 | CN107731998A |
| 申请公布日 | 2018-02-23 |
| 授权公布号 | CN107731998B |
| 授权公告日 | 2023-06-16 |
| 分类号 | H01L33/62;H01L33/54 |
| 分类 | 基本电气元件; |
| 申请人名称 | 佛山市国星光电股份有限公司 |
| 申请人地址 | 广东省佛山市禅城区华宝南路18号 |
专利法律状态
2023-06-16
授权
状态信息
授权
2018-03-20
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):H01L33/62;申请日:20171027
2018-02-23
公布
状态信息
公布
摘要

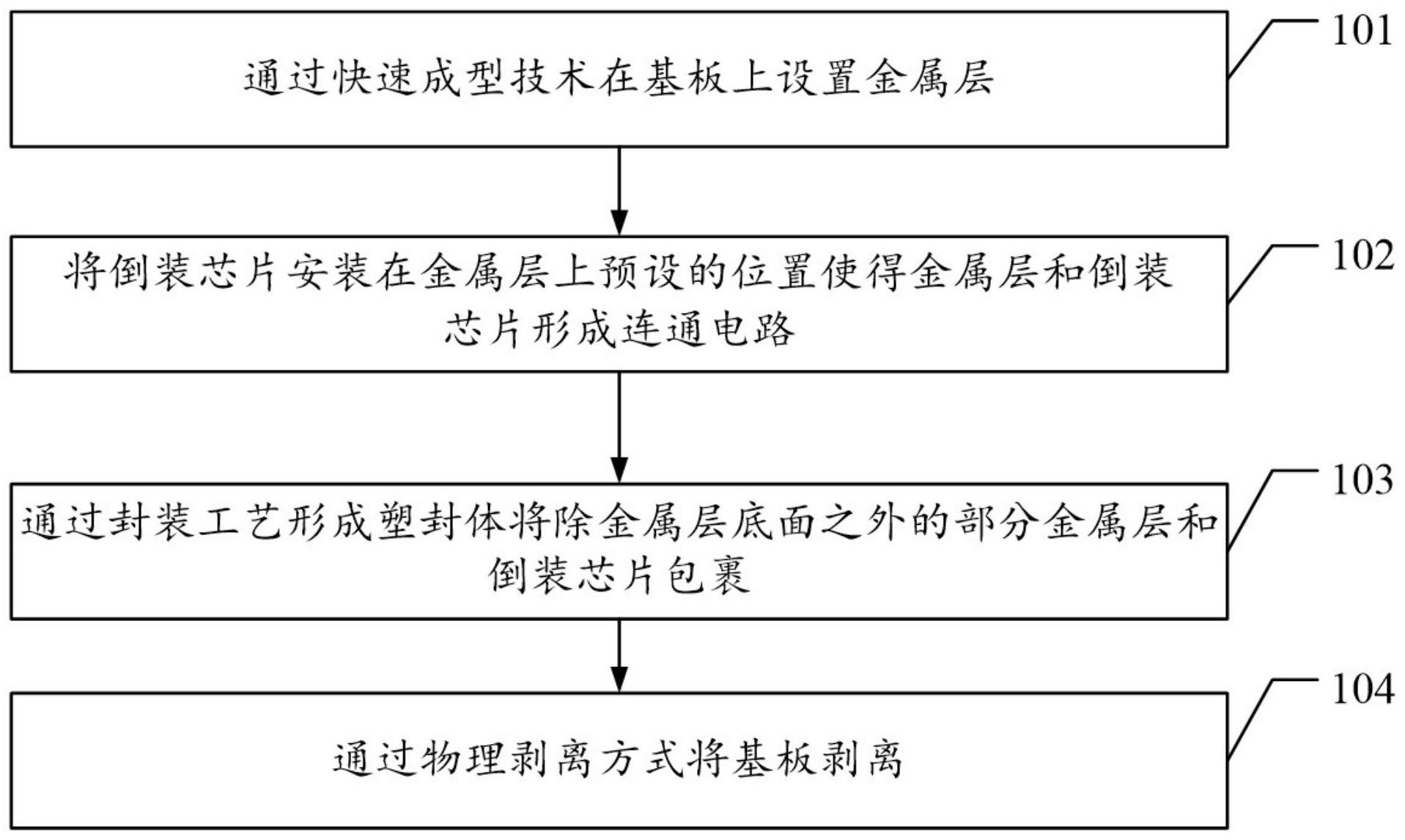

本发明提供的一种器件封装方法及相应的器件封装结构,其中方法包括快速成型技术在基板上设置金属层;将倒装芯片安装在金属层上预设的位置,使得金属层和倒装芯片形成连通电路;通过封装工艺形成塑封体将除金属层底面之外的部分金属层和倒装芯片包裹;通过物理剥离方式将基板剥离。本发明通过快速成型技术代替了传统技术中的电镀技术,避免了产生金属毛刺、加工复杂和环境污染的问题,而且,采用金属层的结构,能够在最终形成的器件封装结构中去除板也能实现电气连接,使得器件封装结构能够做得更薄。
