授权公布号:CN220474657U
显示面板及显示装置
有效
申请
2023-06-01
申请公布
1970-01-01
授权
2024-02-09
预估到期
2033-06-01
| 申请号 | CN202321391595.9 |
| 申请日 | 2023-06-01 |
| 授权公布号 | CN220474657U |
| 授权公告日 | 2024-02-09 |
| 分类号 | H01L33/58;H01L25/075;G09F9/33 |
| 分类 | 基本电气元件; |
| 申请人名称 | 深圳市洲明科技股份有限公司 |
| 申请人地址 | 广东省深圳市宝安区福永街道桥头社区永福路112号 |
专利法律状态
2024-02-09
授权
状态信息
授权
摘要

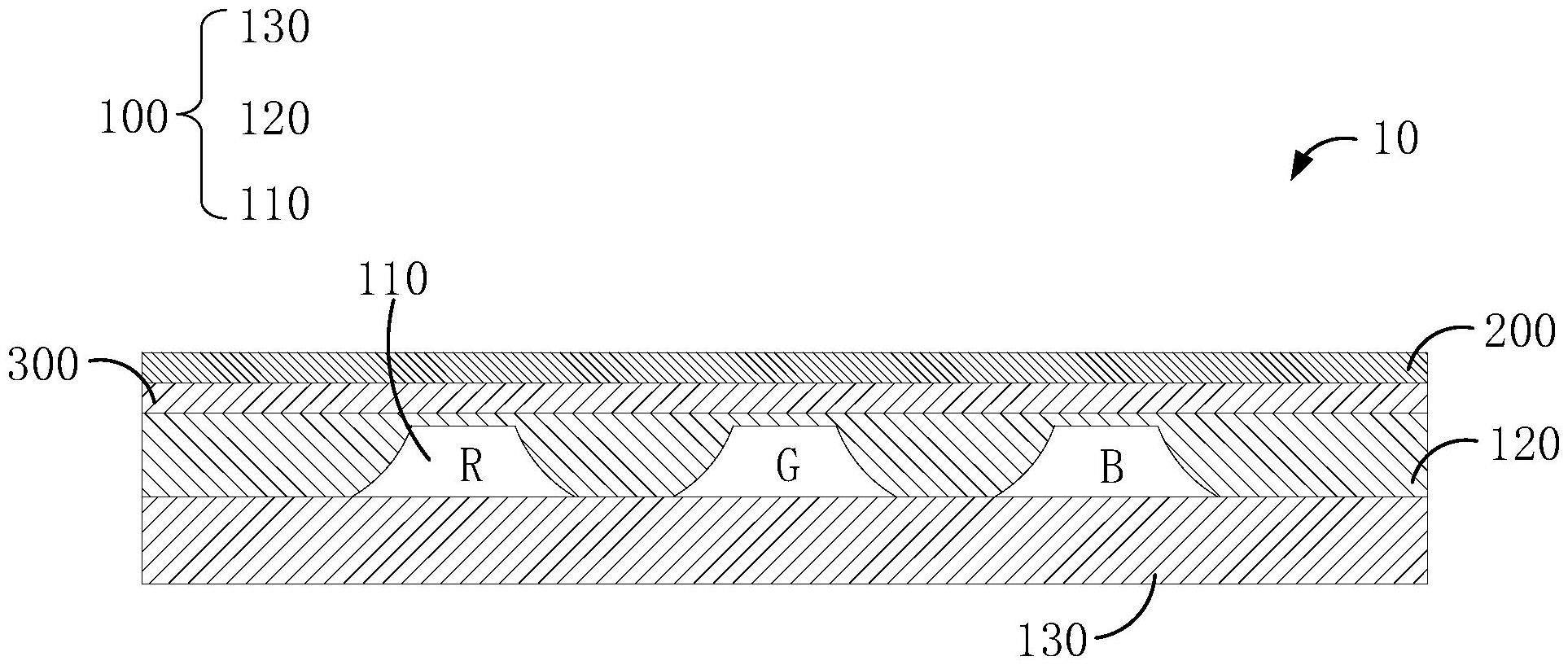

一种显示面板及显示装置,显示面板包括发光结构及聚光层,聚光层设于发光结构,聚光层上形成有多个呈阵列排布的微透镜部,微透镜部位于聚光层背离发光结构的一侧,且微透镜部向发光结构所在的方向凹陷而用于聚焦发光结构发出的光。上述显示面板中,聚光层所包括的微透镜部向发光结构所在的方向凹陷,而用于聚焦发光结构发出的光。由此,通过聚光层能够对发光结构发出的光进行聚焦,使聚焦后的光线强度及能量更高,从而提高了显示面板的出光效率。并且,相对于将微透镜部形成于聚光层靠近发光结构的一侧,如此设置更便于形成向发光结构所在的方向凹陷的微透镜部。显示装置包括上述显示面板,出光效率高,能耗更低。
