授权公布号:CN218576294U
一种同方向旋转实现伸出和缩回的梳套结构及毛发修剪器
有效
申请
2022-10-31
申请公布
1970-01-01
授权
2023-03-07
预估到期
2032-10-31
| 申请号 | CN202222885029.5 |
| 申请日 | 2022-10-31 |
| 授权公布号 | CN218576294U |
| 授权公告日 | 2023-03-07 |
| 分类号 | B26B19/20 |
| 分类 | 手动切割工具;切割;切断; |
| 申请人名称 | 宁波运宝电器有限公司 |
| 申请人地址 | 浙江省宁波市大榭开发区新一路29号2幢二楼南首 |
专利法律状态
2023-03-07
授权
状态信息
授权
摘要

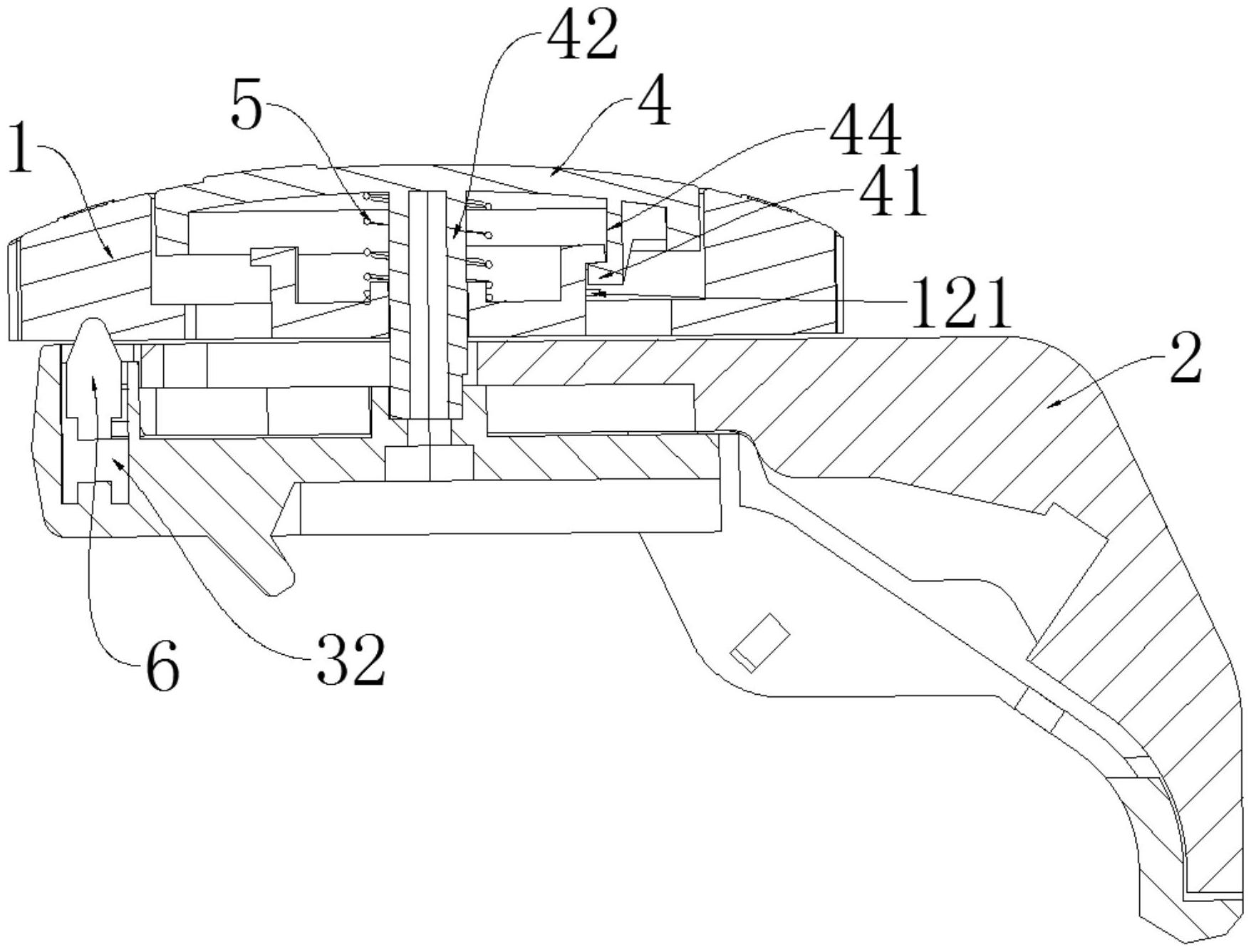

本实用新型提供了一种同方向旋转实现伸出和缩回的梳套结构及毛发修剪器,包括旋钮、梳套、固定座和固定盖,旋钮设有凸柱和起伏滑轨,起伏滑轨至少间隔设有两个凸出部,固定盖设有抵接柱,梳套设有至少两个适于与凸柱滑动配合的长条槽;凸柱与长条槽配合时抵接柱与凸出部脱离,抵接柱与凸出部配合时凸柱与长条槽脱离。利用固定盖上的抵接柱与旋钮上的起伏滑轨的至少两个凸出部切换配合,实现旋钮上的凸柱与梳套上的至少两个长条槽切换配合,从而实现同方向旋转旋钮来完成梳套的伸出和缩回动作,且该结构不分方向,即可以在顺时针旋转过程中实现梳套的伸出和缩回,也可以在逆时针旋转过程中实现梳套的伸出和缩回,调节方式多样化。
