一种高扭矩活塞水泵动力传动机构

授权公布号：CN203906704U

一种高扭矩活塞水泵动力传动机构

有效

申请

2014-03-27

申请公布

1970-01-01

授权

2014-10-29

预估到期

2024-03-27

申请号	CN201420144458.X
申请日	2014-03-27
授权公布号	CN203906704U
授权公告日	2014-10-29
分类号	F16H37/12
分类	工程元件或部件；为产生和保持机器或设备的有效运行的一般措施；一般绝热;
申请人名称	广东明朗智能科技股份有限公司
申请人地址	广东省广州市番禺区南村镇里仁洞马庄村金光大道8号

专利法律状态

2016-05-04 专利权人的姓名或者名称、地址的变更

状态信息

专利权人的姓名或者名称、地址的变更；IPC(主分类):F16H37/12；变更事项:专利权人；变更前:广东明朗智能科技有限公司；变更后:广东明朗智能科技股份有限公司；变更事项:地址；变更前:511442 广东省广州市番禺区南村镇里仁洞马庄村金光大道8号；变更后:511442 广东省广州市番禺区南村镇里仁洞马庄村金光大道8号

2016-05-04 专利权人的姓名或者名称、地址的变更

状态信息

专利权人的姓名或者名称、地址的变更；IPC(主分类):F16H37/12；变更事项:专利权人；变更前:广东明朗生活用品制造厂有限公司；变更后:广东明朗智能科技有限公司；变更事项:地址；变更前:511442 广东省广州市番禺区南村镇里仁洞马庄村金光大道8号；变更后:511442 广东省广州市番禺区南村镇里仁洞马庄村金光大道8号

2014-10-29 授权

状态信息

授权

摘要

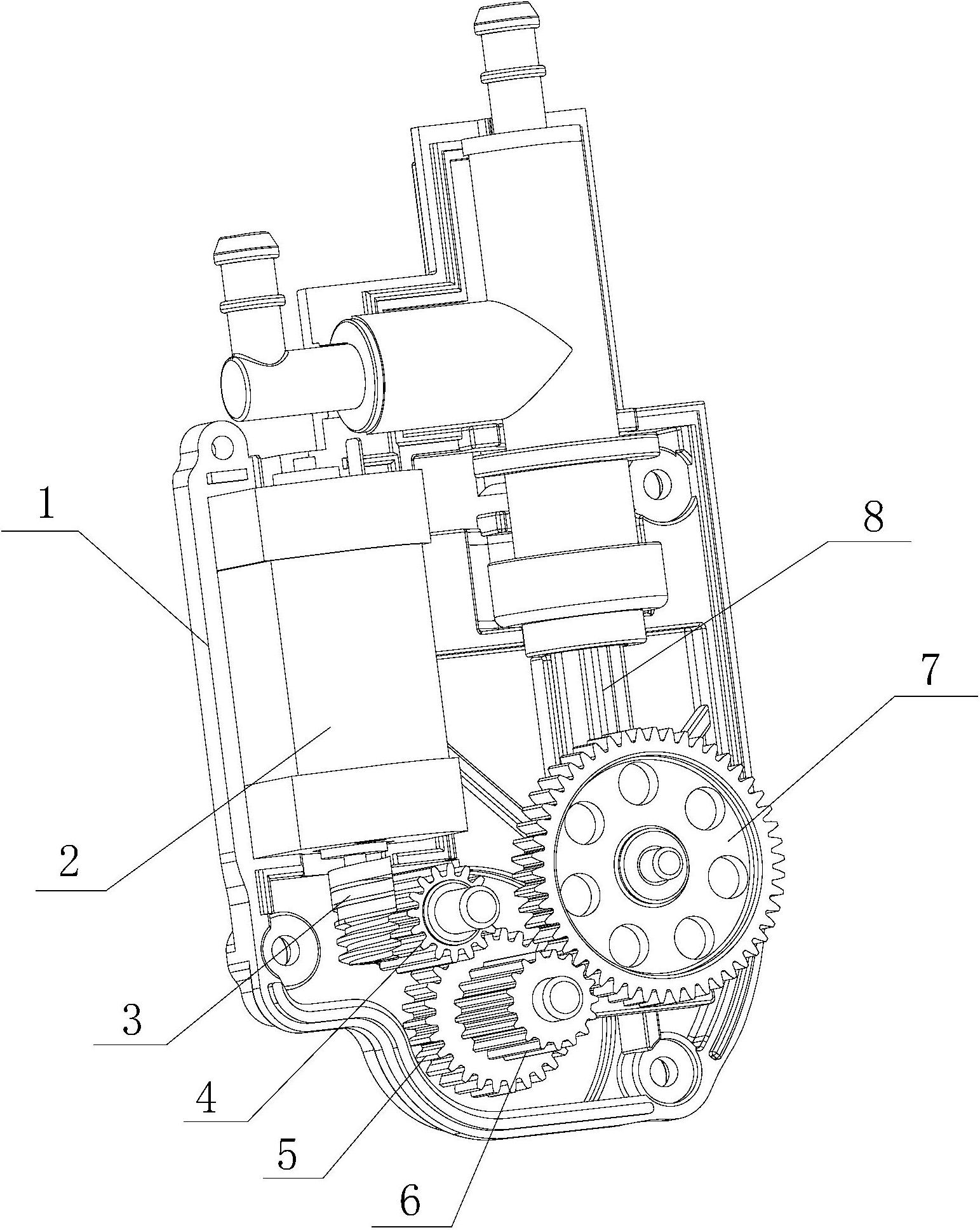

本实用新型公开了一种高扭矩活塞水泵动力传动机构，包括涡轮蜗杆传动机构、第一级齿轮传动机构、第二级齿轮传动机构以及偏心轮传动机构，其中：所述涡轮蜗杆传动机构的蜗杆与活塞水泵的电机的主轴连接，蜗轮蜗杆传动机构的蜗轮与第一级齿轮传动机构的主动齿轮同轴设置，第一级齿轮传动机构的从动齿轮与第二级齿轮传动机构的主动齿轮同轴设置，第二级齿轮传动机构的从动齿轮与偏心轮传动机构的偏心轮连接，偏心轮传动机构的推杆与活塞水泵的活塞连接。本实用新型的高扭矩活塞水泵动力传动机构具有传动比大、扭矩高、体积小、电机负荷小等优点。
