授权公布号:CN109936356B
编码开关的旋转方向确定方法、系统、装置及存储介质
有效
申请
2019-03-13
申请公布
2019-06-25
授权
2023-08-04
预估到期
2039-03-13
| 申请号 | CN201910190208.7 |
| 申请日 | 2019-03-13 |
| 申请公布号 | CN109936356A |
| 申请公布日 | 2019-06-25 |
| 授权公布号 | CN109936356B |
| 授权公告日 | 2023-08-04 |
| 分类号 | H03K17/94;H03M1/10 |
| 分类 | 基本电子电路; |
| 申请人名称 | 深圳市路畅科技股份有限公司 |
| 申请人地址 | 广东省深圳市南山区海天一路11号5栋C座8楼、9楼 |
专利法律状态
2023-08-04
授权
状态信息
授权
2019-07-19
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):H03K17/94;申请日:20190313
2019-06-25
公布
状态信息
公布
摘要

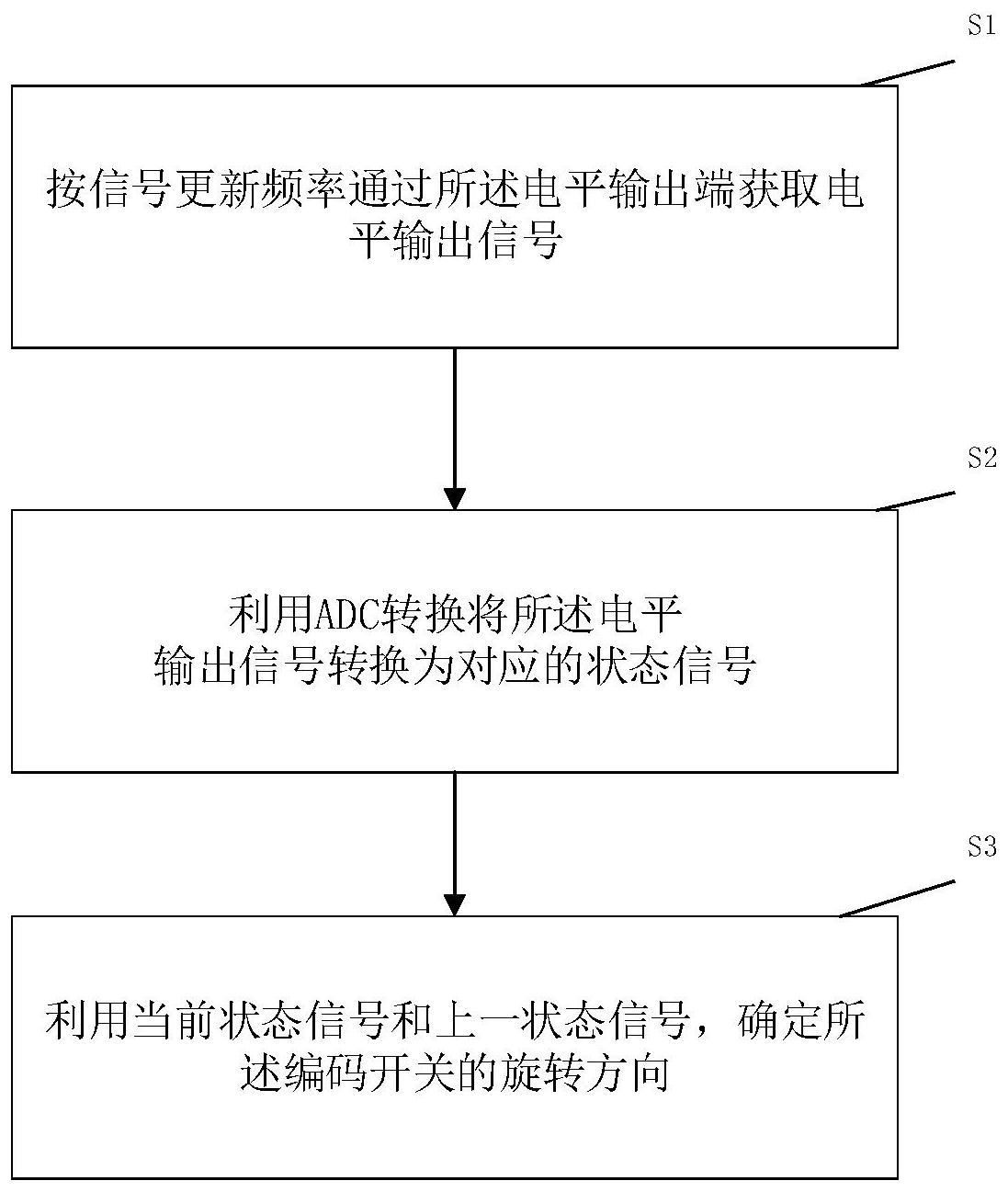

本申请公开了一种编码开关的旋转方向确定方法、系统、装置及存储介质,应用于检测电路,检测电路包括第一电阻、第二电阻和第三电阻,第一电阻和第二电阻阻值不同,编码开关的A脚、B脚分别与第一电阻的第一端、第二电阻的第一端相连,第三电阻的第一端接标准电源,第一电阻的第二端、第二电阻的第二端和第三电阻的第二端均相连作电平输出端;旋转方向确定方法包括:按扫描频率通过电平输出端获取电平输出信号;利用ADC转换将电平输出信号转换为状态信号;利用当前状态信号和上一状态信号,确定编码开关的旋转方向。相比现有技术,本发明仅需要一个信号输出端即电平输出端,硬件要求降低,仅需比较一个电平信号的变化,软件设计难度明显降低。
