一种基于恒流源驱动液晶屏背光的车载全液晶仪表

授权公布号：CN217640625U

有效

申请

2022-03-01

申请公布

1970-01-01

授权

2022-10-21

预估到期

2032-03-01

申请号	CN202220430387.4
申请日	2022-03-01
授权公布号	CN217640625U
授权公告日	2022-10-21
分类号	G09G3/36;B60K35/00
分类	教育；密码术；显示；广告；印鉴;
申请人名称	哈尔滨威帝电子股份有限公司
申请人地址	黑龙江省哈尔滨市经开区哈平路集中区哈平西路11号

专利法律状态

2022-10-21 授权

状态信息

授权

摘要

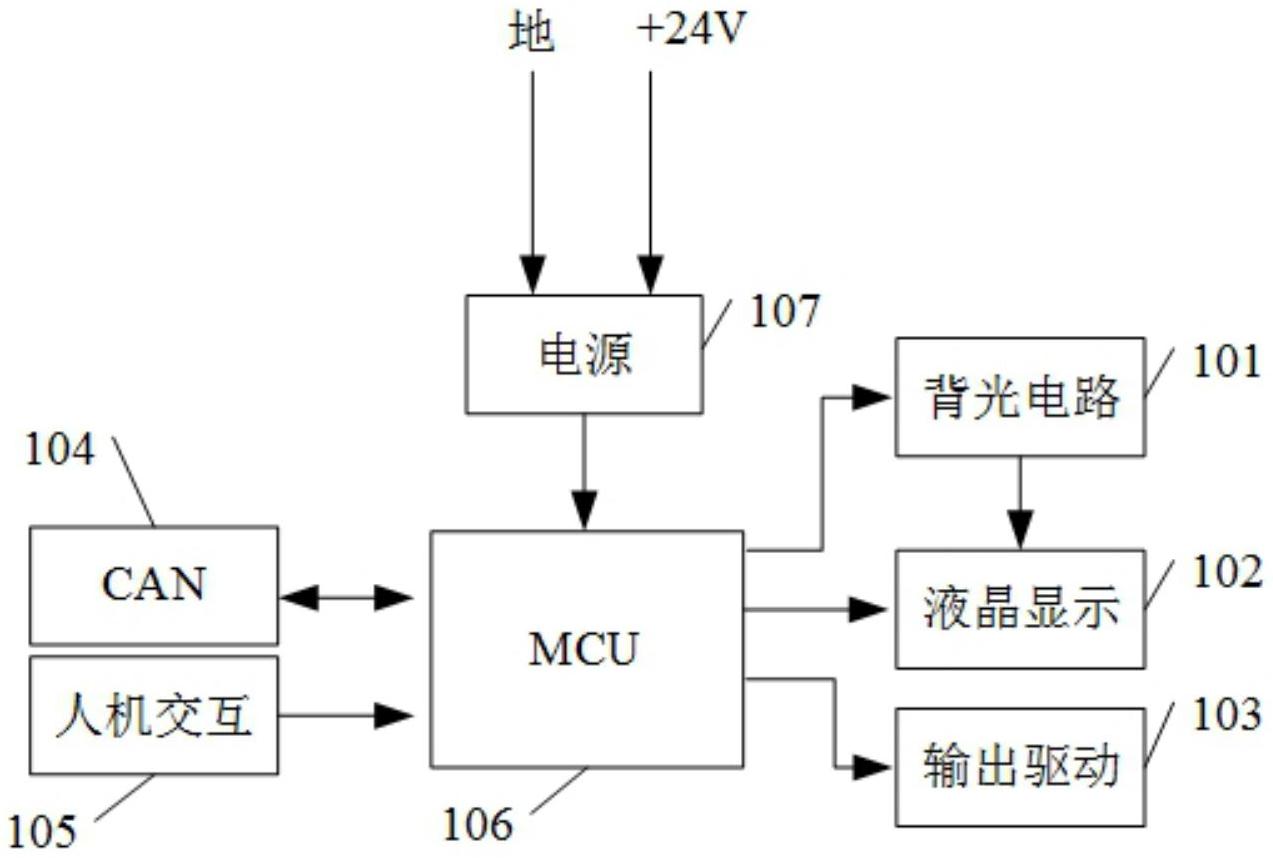

本实用新型公开一种基于恒流源驱动液晶屏背光的车载全液晶仪表，包括：一主控制器与一电源电性连接；一背光电路，与主控制器电性连接，且背光电路的输出为恒定电流；一液晶显示电路，分别与主控制器和背光电路电性连接，液晶显示电路包括一12.3寸数字TFT液晶显示屏，用于作为仪表表盘；一输出驱动电路，与主控制器电性连接，用于作为除液晶显示电路之外的仪表显示外设的驱动输出接口；一CAN总线通信电路，与主控制器电性连接；一人机交互接口，与主控制器电性连接。
