正弦波车载逆变器的逆变控制电路及正弦波车载逆变器

授权公布号：CN103248258B

有效

申请

2012-02-10

申请公布

2013-08-14

授权

2015-07-08

预估到期

2032-02-10

申请号	CN201210030213.X
申请日	2012-02-10
申请公布号	CN103248258A
申请公布日	2013-08-14
授权公布号	CN103248258B
授权公告日	2015-07-08
分类号	H02M7/537
分类	发电、变电或配电;
申请人名称	多美达（深圳）电器有限公司
申请人地址	广东省深圳市龙岗区平湖街道平湖社区芳坑路39号

专利法律状态

2019-04-12 专利权人的姓名或者名称、地址的变更

状态信息

专利权人的姓名或者名称、地址的变更；IPC(主分类):H02M7/537；变更事项:专利权人；变更前:美固电子(深圳)有限公司；变更后:多美达（深圳）电器有限公司；变更事项:地址；变更前:518111 广东省深圳市龙岗区平湖镇芳坑路39号；变更后:518111 广东省深圳市龙岗区平湖街道平湖社区芳坑路39号

2015-07-08 授权

状态信息

授权

2013-09-11 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):H02M7/537；申请日:20120210

2013-08-14 公布

状态信息

公布

摘要

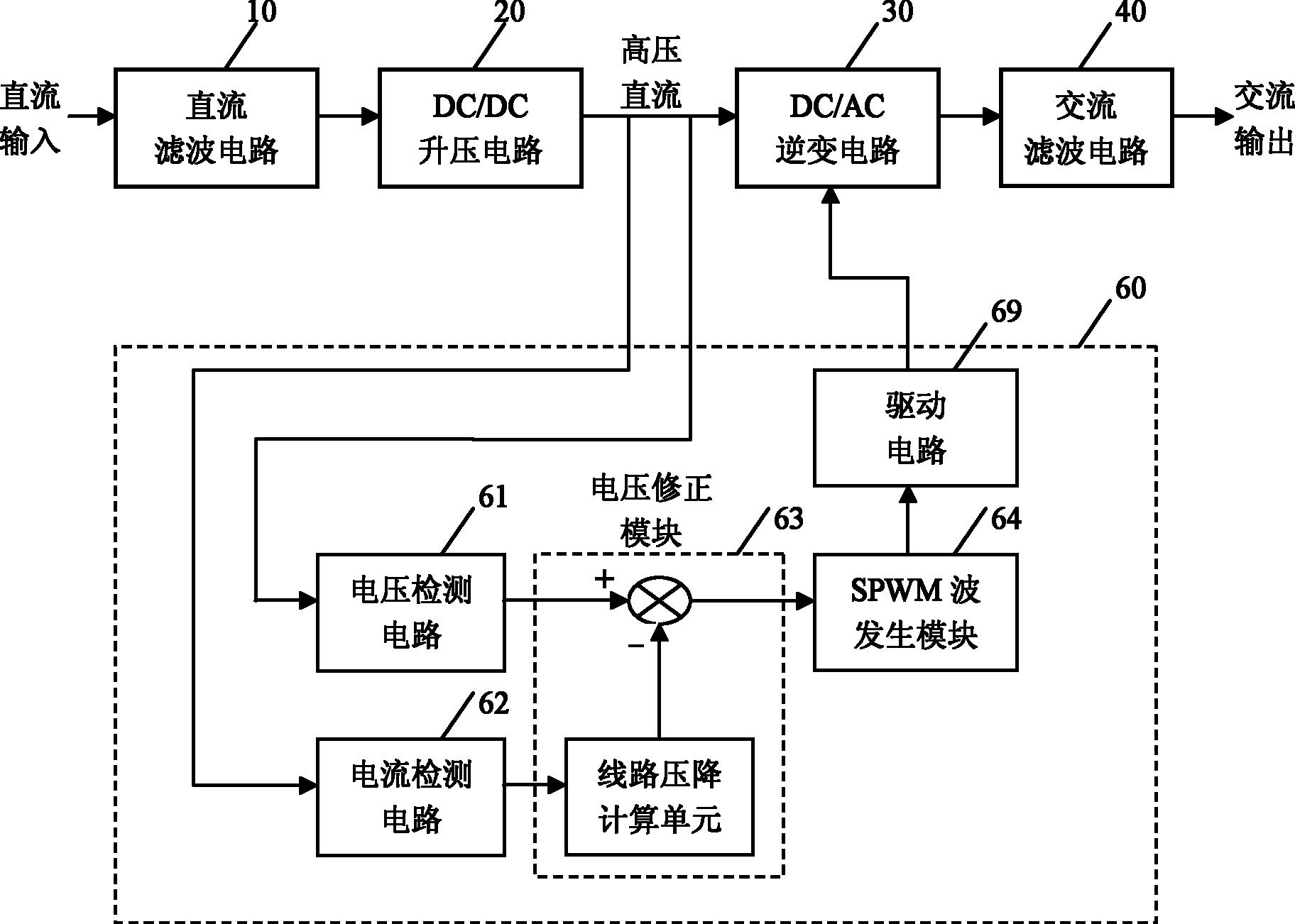

本发明涉及一种正弦波车载逆变器的逆变控制电路及相应的正弦波车载逆变器，该逆变控制电路包括电压检测电路、电流检测电路、电压修正模块、SPWM波发生模块和驱动电路；其中，电压检测电路和电流检测电路与正弦波车载逆变器的DC/AC逆变电路的直流输入端相连，分别将检测的直流输入电压和直流输入电流发送给电压修正模块；电压修正模块将根据检测的直流输入电流修正直流输入电压，发送直流输入电压修正值给SPWM波发生模块，计算并输出SPWM波给驱动电路，驱动DC/AC逆变电路将直流转换为稳定的交流。本发明采用直流电压前馈控制加直流电流补偿调节使输出交流电压稳定，不需要复杂的交流电压检测计算和比例积分运算，可以节省资源，且输出稳定、工作可靠。
