授权公布号:CN209763844U
一种用于热管散热器的整体式分流器
有效
申请
2018-12-24
申请公布
1970-01-01
授权
2019-12-10
预估到期
2028-12-24
| 申请号 | CN201822172050.4 |
| 申请日 | 2018-12-24 |
| 授权公布号 | CN209763844U |
| 授权公告日 | 2019-12-10 |
| 分类号 | F28F9/02;F28F21/08 |
| 分类 | 一般热交换; |
| 申请人名称 | 多美达(深圳)电器有限公司 |
| 申请人地址 | 广东省深圳市龙岗区平湖街道平湖社区芳坑路39号 |
专利法律状态
2019-12-10
授权
状态信息
授权
摘要

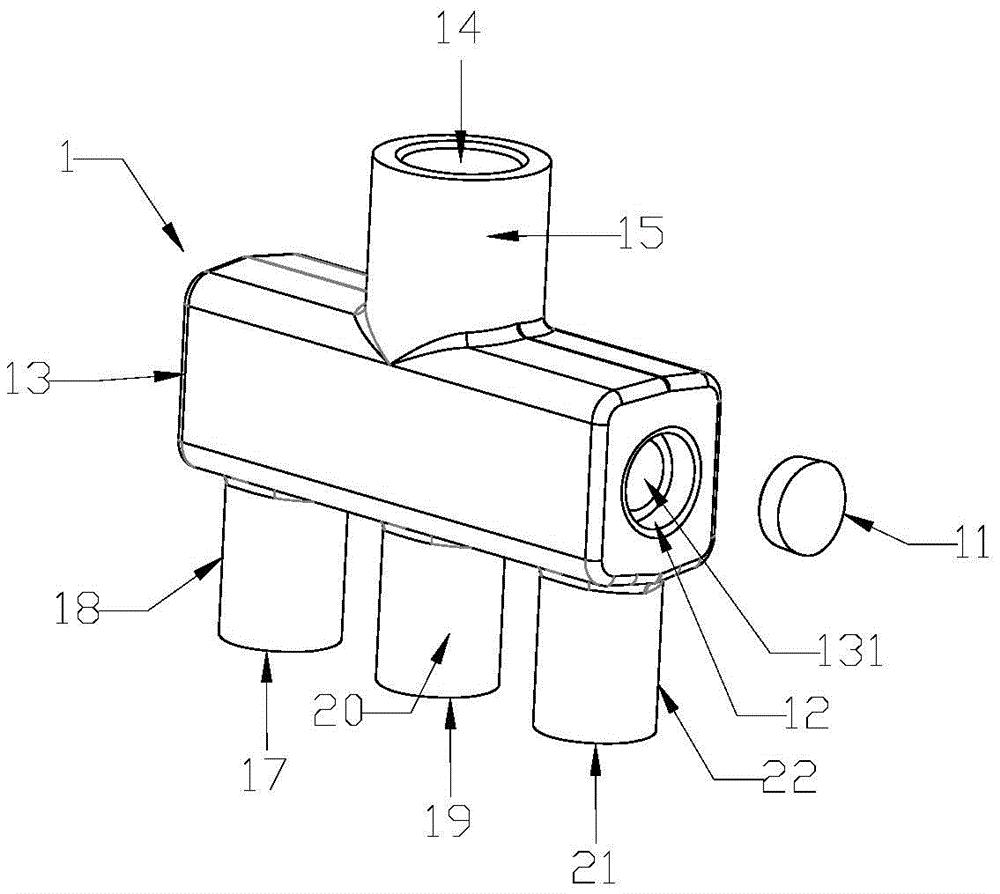

本实用新型涉及一种用于热管散热器的整体式分流器,其特征在于,包括整体式分流器主体和金属焊接件;其中整体式分流器主体具有总流道、多个分流道以及连接部分,所述总流道与所述多个分流道分别设置在所述整体式分流器主体的两个相对端部且分别设置有焊接凹台,所述连接部分设置在所述总流道与所述多个分流道之间且具有在一端开口的中空直管使得所述总流道与所述多个分流道中的每一个流体连通,所述中空直管在其开口端设置有焊接凹台;所述金属焊接件焊接至所述中空直管的焊接凹台以密封连接部分。
