授权公布号:CN208484652U
一种四刮顺刮刮水器系统
有效
申请
2018-07-24
申请公布
1970-01-01
授权
2019-02-12
预估到期
2028-07-24
| 申请号 | CN201821177485.1 |
| 申请日 | 2018-07-24 |
| 授权公布号 | CN208484652U |
| 授权公告日 | 2019-02-12 |
| 分类号 | B60S1/28;B60S1/54 |
| 分类 | 一般车辆; |
| 申请人名称 | 瑞安市亚星汽车配件有限公司 |
| 申请人地址 | 浙江省温州市瑞安市东山街道飞云江大桥东侧巾子山西首 |
专利法律状态
2019-02-12
授权
状态信息
授权
摘要

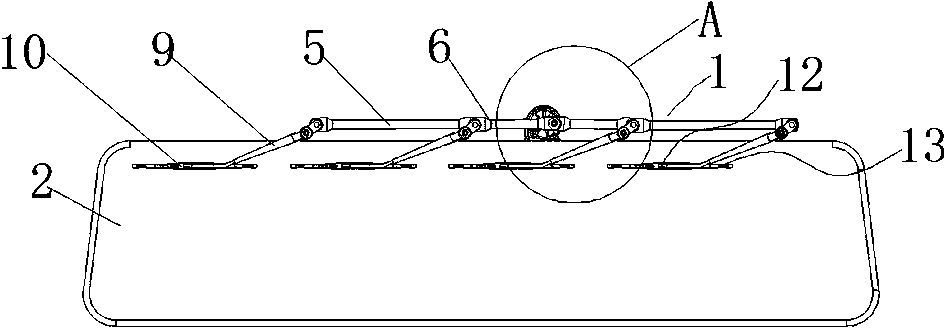

本实用新型公开了一种四刮顺刮刮水器系统,包括刮水器主体、前挡玻璃、电机,其中刮水器主体包括凸轮、连杆、摇臂、轴套、弹簧、刮片、橡胶条、刮片贴合组件和干燥除雾组件,所述刮水器主体位于前挡玻璃上方的一侧螺栓安装有电机,所述电机的输出轴一端连接有凸轮,凸轮的一侧外壁上通过连接轴连接有连杆;解决了一些前挡玻璃宽度较宽的汽车双刮片因刮行面积有限无法很好的适用,无法彻底的清除挡风玻璃上雨水的问题,通过四刮片顺刮的设置给前挡玻璃宽度较宽,高度较低的车辆得到很好全面的刮水;在弹簧的作用下通过连接块带动安装条上的橡胶条与前挡玻璃表面紧密接触,能保证刮片的底面与玻璃表面全面的贴合,提高了刮水除尘的质量。
