授权公布号:CN220533141U
一种管件切割装置
有效
申请
2023-08-15
申请公布
1970-01-01
授权
2024-02-27
预估到期
2033-08-15
| 申请号 | CN202322189030.9 |
| 申请日 | 2023-08-15 |
| 授权公布号 | CN220533141U |
| 授权公告日 | 2024-02-27 |
| 分类号 | B23D79/00;B23Q3/08 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 四川富士电机有限公司 |
| 申请人地址 | 四川省遂宁市射洪县经济开发区河东大道中段6号 |
专利法律状态
2024-02-27
授权
状态信息
授权
摘要

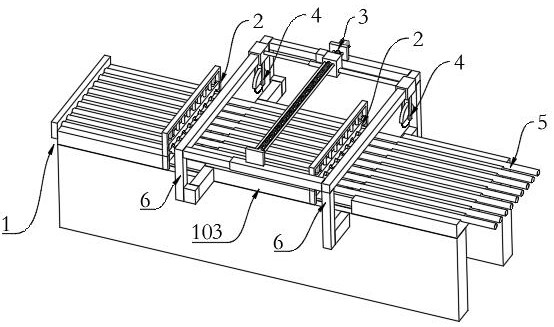

本申请提供一种管件切割装置,包括:第一支架,包括一对支撑板、3个容置板,3个容置板间隔设于一对支撑板上方,容置板上方均沿支撑板长度方向开设有多个第一弧形槽,用于容置管件,位于支撑板顶部的一端的一个容置板朝外的一端设有1个挡板,用于阻挡管件端部;2个压紧机构,分别设于相邻的容置板之间,用于压紧管件;直线机构,设置于位于中部的一个容置板的上方,其活动端移动方向为支撑板厚度方向;2个切割机,分别设于相邻的容置板间隙处的外侧,且通过连接部件连接于直线机构活动端的两侧。可将多个多跟管件的两段进行同时切割,有效提高切割效率。
