授权公布号:CN220662637U
侧围外板加强结构
有效
申请
2023-08-14
申请公布
1970-01-01
授权
2024-03-26
预估到期
2033-08-14
| 申请号 | CN202322199223.2 |
| 申请日 | 2023-08-14 |
| 授权公布号 | CN220662637U |
| 授权公告日 | 2024-03-26 |
| 分类号 | B62D25/02;B62D25/04;B60J5/04 |
| 分类 | 无轨陆用车辆; |
| 申请人名称 | 奇瑞汽车股份有限公司 |
| 申请人地址 | 安徽省芜湖市经济技术开发区长春路8号 |
专利法律状态
2024-03-26
授权
状态信息
授权
摘要

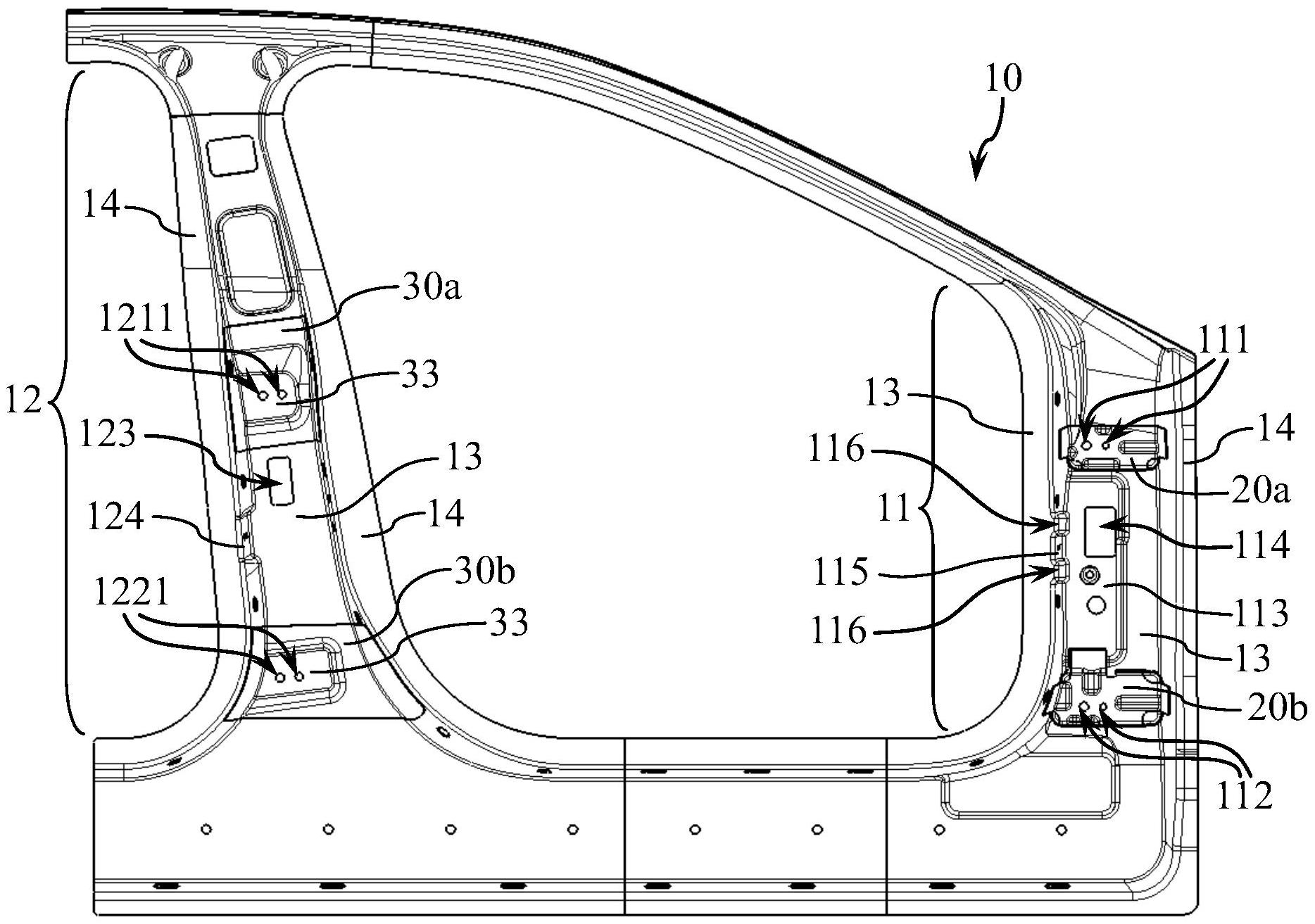

本实用新型属于汽车车身技术领域,特别涉及一种侧围外板加强结构,包括连接车门铰链、车门开度限位器的侧围外板,侧围外板包括整体立置的A柱板段和B柱板段,A柱板段和B柱板段的中部板体向外凸伸形成槽部、两侧板边向前或向后翻折形成连接边,截面整体呈“几”形;A柱板段的槽部内侧附设有A柱上铰链加强板、A柱下铰链加强板,B柱板段的槽部内侧附设有B柱上铰链加强板、B柱下铰链加强板。本实用新型附设的加强板能增强车身侧为与车门铰链连接处的结构强度及刚度,从而提升车门安装部位的耐久性,避免车门下垂、异响等情况的发生,显著提升车辆品质。
