F6NM马氏体不锈钢筒体锻件及热处理方法

授权公布号：CN107937828B

有效

申请

2017-12-01

申请公布

2018-04-20

授权

2020-10-02

预估到期

2037-12-01

申请号	CN201711249913.7
申请日	2017-12-01
申请公布号	CN107937828A
申请公布日	2018-04-20
授权公布号	CN107937828B
授权公告日	2020-10-02
分类号	C22C38/46
分类	冶金；黑色或有色金属合金；合金或有色金属的处理;
申请人名称	宝鼎科技股份有限公司
申请人地址	浙江省杭州市余杭区塘栖镇工业园区内

专利法律状态

2020-10-02 授权

状态信息

授权

2018-05-15 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):C22C 38/46；专利申请号:2017112499137；申请日:20171201

2018-04-20 发明专利申请公布

状态信息

公布

摘要

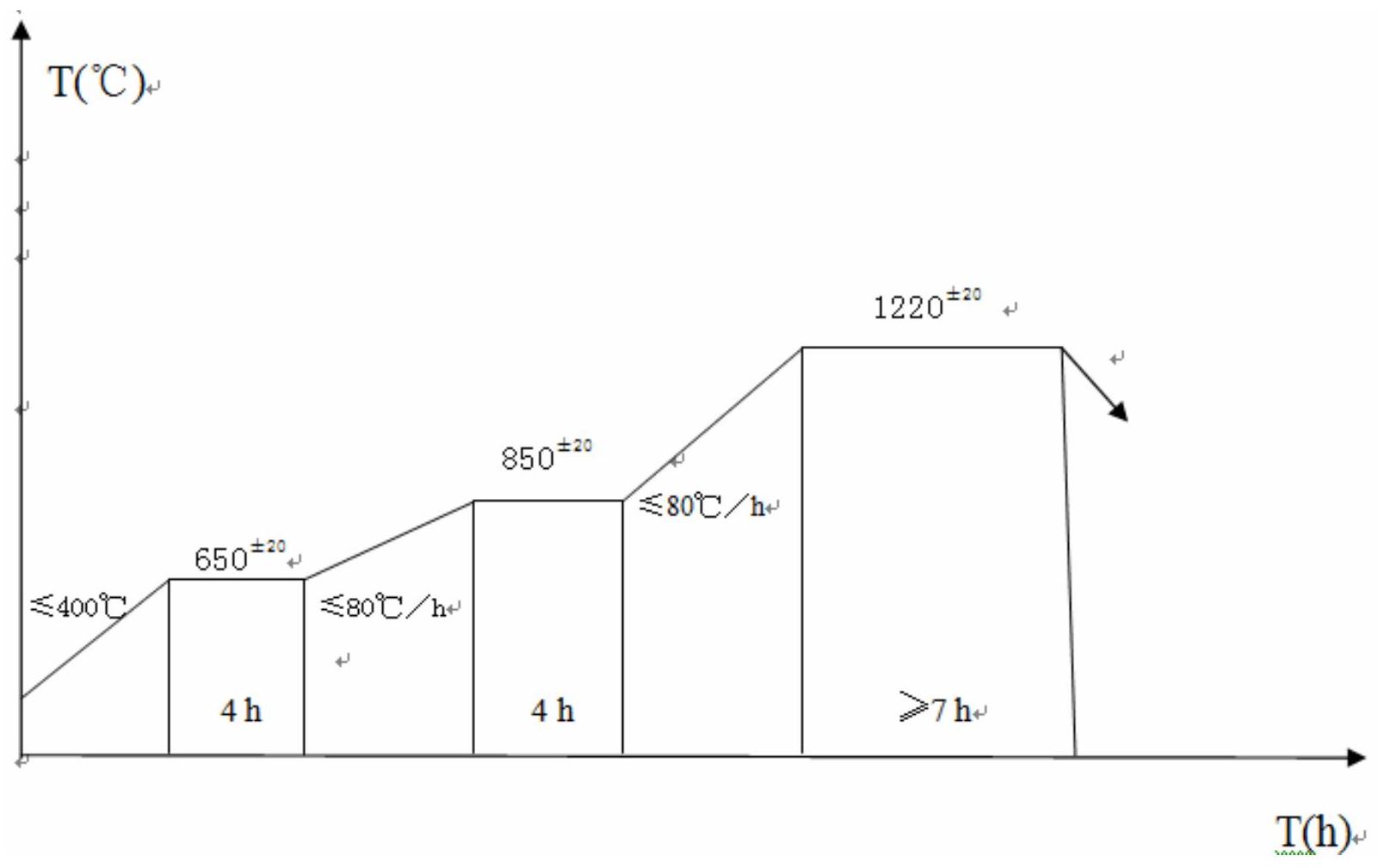

本发明涉及一种既能满足高强度、高耐低温冲击韧性，又能避免导致裂纹产生，同时在锻造时避免钢锭开裂报废的F6NM马氏体不锈钢筒体锻件及热处理方法，质量百分数：C≤0.04、Si0.30～0.50、Mn0.70～1.00、Cr11.5～13.0、Ni3.5～4.5、Mo0.50～0.70、V0.04～0.1、P≤0.020、S≤0.010。优点：成分优化后的F6NM马氏体不锈钢筒体锻件，采取分段式等温缓慢加热，严格控制装炉温度、加热速度和保温时间，锻造时严格按照新锻造工艺执行，热处理采取550℃等温加热，1000℃空淬，690℃、630℃、590℃三次回火的特殊热处理工艺。生产后产品检验尺寸都符合客户图纸要求，试样取样送第三方检测，机械性能均满足了指标要求，后经过多次生产，其机械性能都很稳定，大大降低了F6NM马氏体不锈钢生产报废的风险。
