授权公布号:CN105889297B
垫圈、螺钉以及螺钉组合件
有效
申请
2016-06-07
申请公布
2016-08-24
授权
2021-05-04
预估到期
2036-06-07
| 申请号 | CN201610405554.9 |
| 申请日 | 2016-06-07 |
| 申请公布号 | CN105889297A |
| 申请公布日 | 2016-08-24 |
| 授权公布号 | CN105889297B |
| 授权公告日 | 2021-05-04 |
| 分类号 | F16B43/02;F16B35/06;F16B21/08 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 四川省宜宾普什模具有限公司 |
| 申请人地址 | 四川省宜宾市岷江西路150号 |
专利法律状态
2021-05-04
授权
状态信息
授权
2016-09-21
实质审查的生效
状态信息
实质审查的生效
2016-08-24
公布
状态信息
公布
摘要

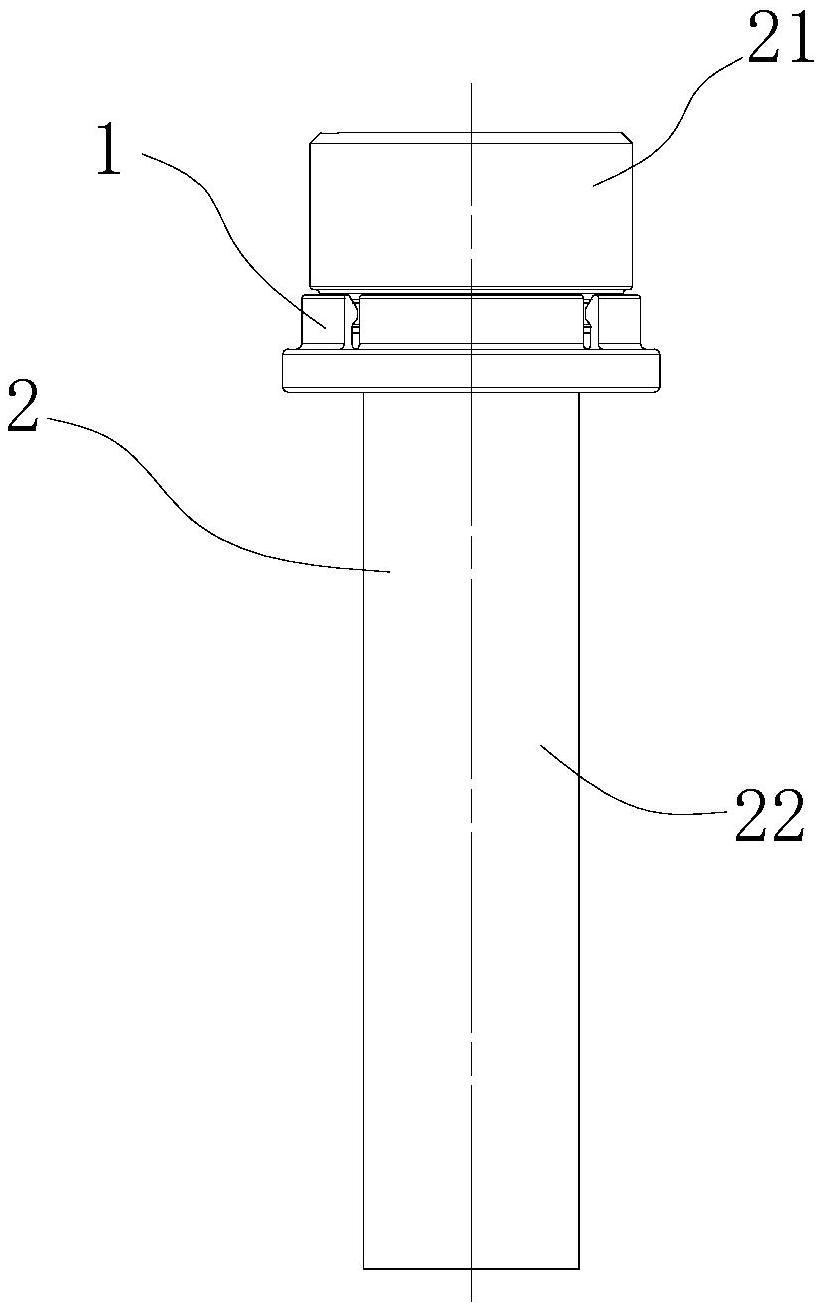

本发明公开了一种连接件,具体是垫圈、螺钉以及螺钉组合件。本发明提供了一种不易脱落的垫圈,包括环形的圈体,所述圈体的上下两个面分别是螺钉接触面和物体接触面,所述螺钉接触面上设置有环形的卡接凸起,卡接凸起的内环表面设置有垫圈卡接结构。通过在垫圈上设置垫圈卡接结构,螺钉上设置螺钉卡接结构,这可以使得垫圈和螺钉能够在轴向保持固定,这样既保持了原有垫圈的功能,也避免了在螺钉拆卸过程中垫圈脱落,避免垫圈不必要的遗失。垫圈的卡接凸起由至少两段圆弧段构成,这样可以提高卡接凸起的弹性,使得其更容易与螺钉进行卡接。
