授权公布号:CN219255674U
应用于高速离型膜涂布机放料自动裁切的飞刀装置
有效
申请
2022-03-11
申请公布
1970-01-01
授权
2023-06-27
预估到期
2032-03-11
| 申请号 | CN202220532211.X |
| 申请日 | 2022-03-11 |
| 授权公布号 | CN219255674U |
| 授权公告日 | 2023-06-27 |
| 分类号 | B26D1/09;B26D7/01;B26D7/18;B26D7/26 |
| 分类 | 手动切割工具;切割;切断; |
| 申请人名称 | 陕西北人印刷机械有限责任公司 |
| 申请人地址 | 陕西省渭南市高新区东风大街西段71号 |
专利法律状态
2023-06-27
授权
状态信息
授权
摘要

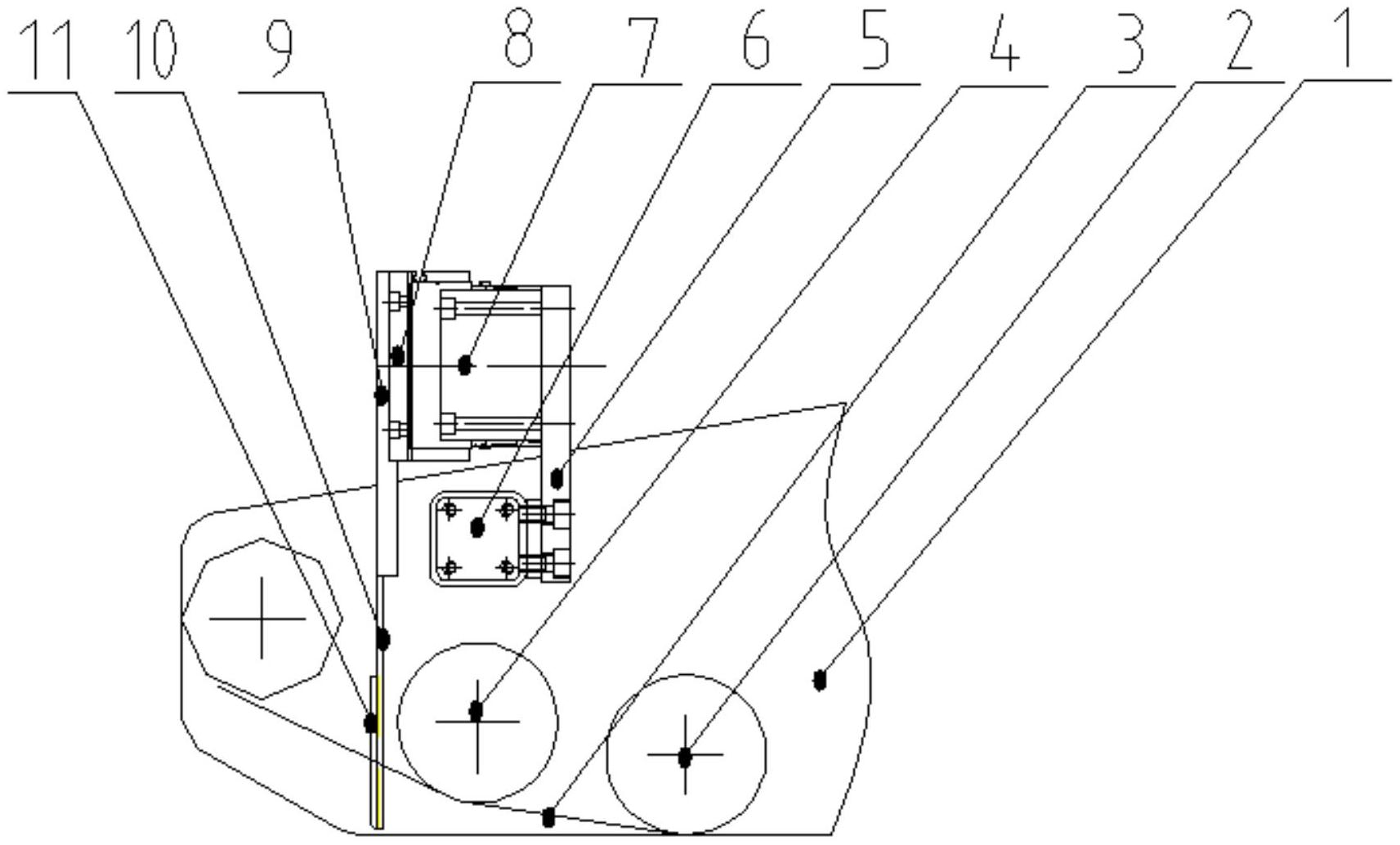

本实用新型公开了应用于高速离型膜涂布机放料自动裁切的飞刀装置,包括料膜,料膜的两端设置有大臂,飞刀装置固定于料膜两端的大臂之间,且飞刀装置位于料膜的上部,其特征在于,飞刀装置包括气包撑挡,气包撑挡连接有无杆气缸,无杆气缸的输出端连接有刀片,刀片位于料膜的一侧;本装置采用镰刀上下刀片结构,将无杆气缸滑块迅速从操作面推到传动面,实现飞刀高速裁切,然后裁完之后在缓慢回到操作面,大大提高了生产效率。
