授权公布号:CN216804931U
一种柔印印版
有效
申请
2021-10-25
申请公布
1970-01-01
授权
2022-06-24
预估到期
2031-10-25
| 申请号 | CN202122576744.6 |
| 申请日 | 2021-10-25 |
| 授权公布号 | CN216804931U |
| 授权公告日 | 2022-06-24 |
| 分类号 | B41N1/12;B41N1/22;B41N1/20;B41N1/06 |
| 分类 | 印刷;排版机;打字机;模印机〔4〕; |
| 申请人名称 | 高斯图文印刷系统(中国)有限公司 |
| 申请人地址 | 上海市闵行区江月路903号 |
专利法律状态
2022-06-24
授权
状态信息
授权
摘要

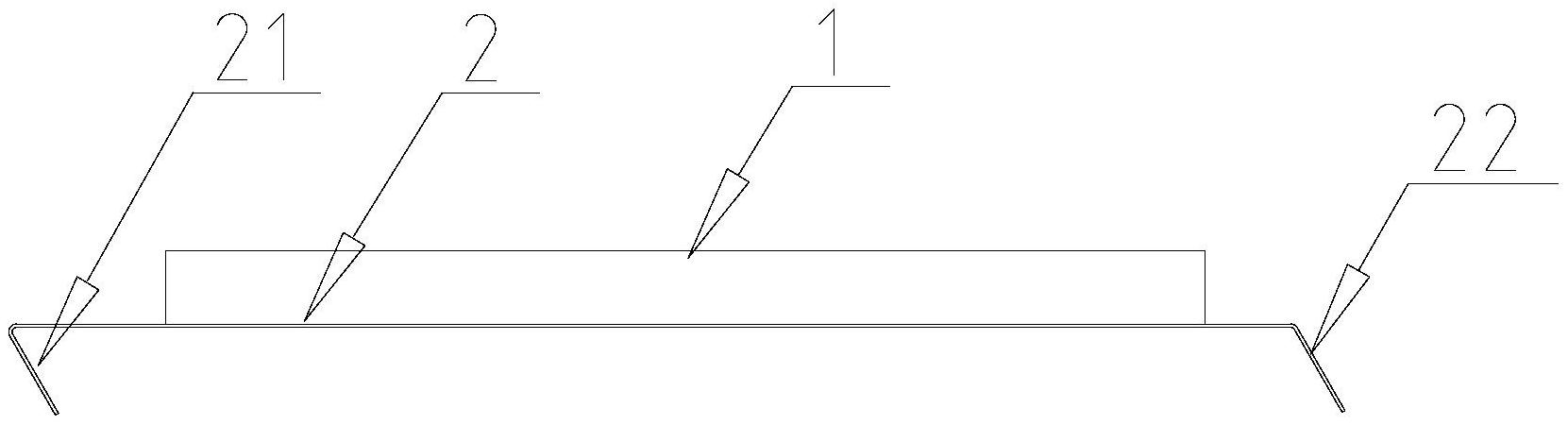

本实用新型公开了一种柔印印版,包括柔性印版本体和金属基板。柔性印版本体采用版基采用聚酯薄膜的固体感光树脂版,柔性印版本体的长度与印版滚筒的外周面的周长适配;印版滚筒的外周面上沿轴向开设一条版缝,并在版缝的中部安装一根定位销;金属基板的两头一一对应地设有能插入印版滚筒的版缝中的版口和版尾,且在版口的中部开设一个能套在印版滚筒的定位销上的定位孔,该金属基板通过粘接剂与柔性印版本体的背面粘接。本实用新型的柔印印版,解决了柔印印版贴版时定位精度差、装版过程中因受力变形而导致局部套印不准、易产生气泡以及重复使用过程中需将柔印印版从印版滚筒上剥离时不易操作的问题。
