授权公布号:CN220378486U
涡旋压缩机
有效
申请
2023-06-30
申请公布
1970-01-01
授权
2024-01-23
预估到期
2033-06-30
| 申请号 | CN202321715007.2 |
| 申请日 | 2023-06-30 |
| 授权公布号 | CN220378486U |
| 授权公告日 | 2024-01-23 |
| 分类号 | F04C29/12;F04C18/02;F16K17/12;F16K17/04;F16K17/164 |
| 分类 | 液体变容式机械;液体泵或弹性流体泵; |
| 申请人名称 | 比泽尔制冷技术(中国)有限公司 |
| 申请人地址 | 北京市大兴区经济技术开发区经海四路20号 |
专利法律状态
2024-01-23
授权
状态信息
授权
摘要

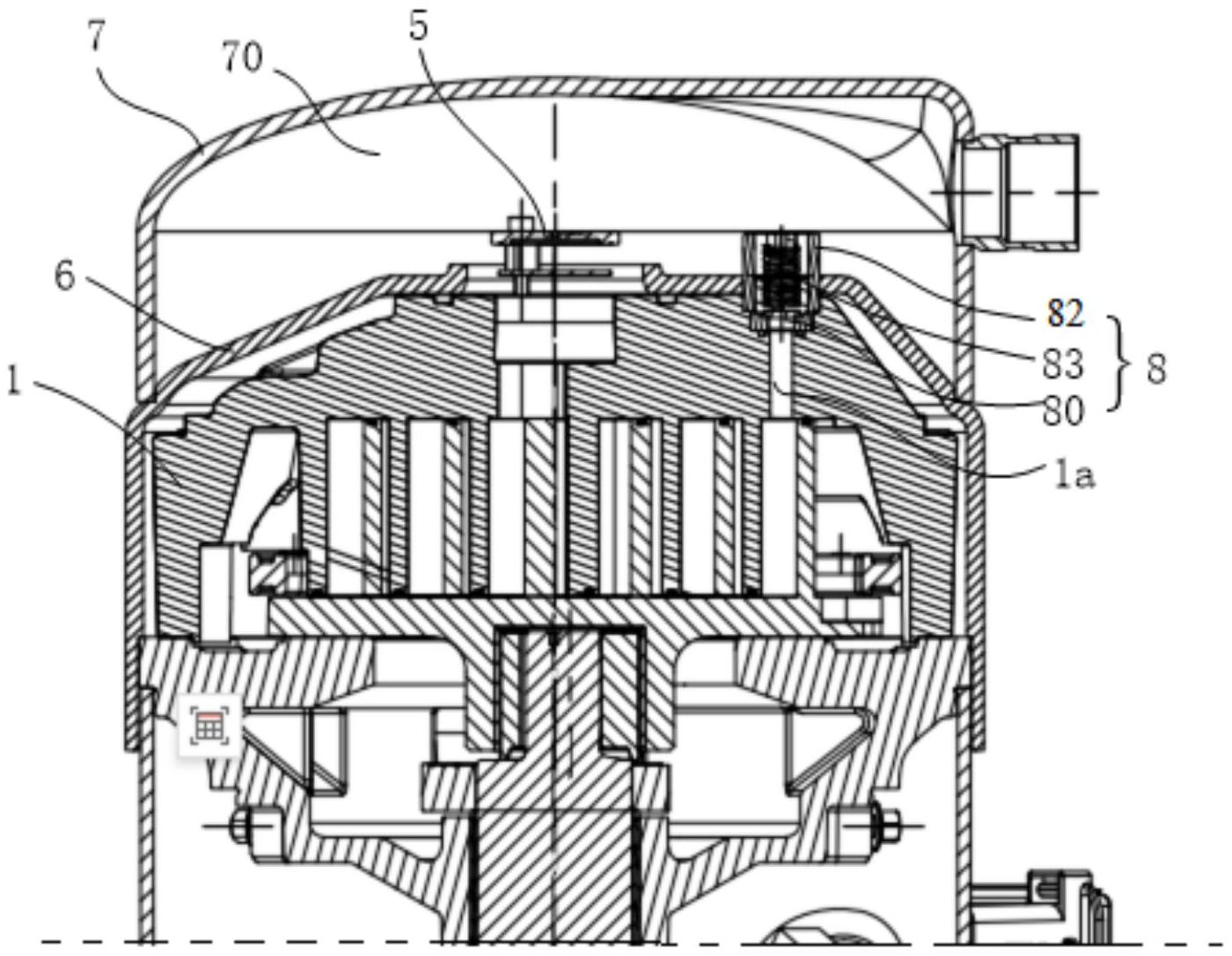

本公开涉及一种涡旋压缩机,本公开的涡旋压缩机包括静涡盘、动涡盘、高压隔板、高压盖板、排气阀和泄压阀。其中,动涡盘被配置为与静涡盘配合形成容积可变的压缩腔;高压隔板设置在所述静涡盘上;高压盖板与所述高压隔板连接形成排气腔;排气阀被构造为达到压缩机排气压力时连通所述压缩腔和所述排气腔;泄压阀设置在高压隔板上,且被配置为当所述压缩腔内压力超过排气压力时连通所述压缩腔和所述排气腔。本公开的涡旋压缩机将泄压阀设置在高压隔板上,排气腔内的高压直接作用下在高压隔板上,而并非直接作用在静涡盘,从而相对的降低了对静涡盘的作用力,继而降低了静涡盘的涡旋叶片受力变形的风险,保证了其使用寿命、性能和可靠性。
