授权公布号:CN218030640U
涡旋压缩机
有效
申请
2022-09-21
申请公布
1970-01-01
授权
2022-12-13
预估到期
2032-09-21
| 申请号 | CN202222506893.X |
| 申请日 | 2022-09-21 |
| 授权公布号 | CN218030640U |
| 授权公告日 | 2022-12-13 |
| 分类号 | F04C29/12;F04C18/02;F16K17/12;F16K17/04;F16K17/164 |
| 分类 | 液体变容式机械;液体泵或弹性流体泵; |
| 申请人名称 | 比泽尔制冷技术(中国)有限公司 |
| 申请人地址 | 北京市大兴区经济技术开发区经海四路20号 |
专利法律状态
2022-12-13
授权
状态信息
授权
摘要

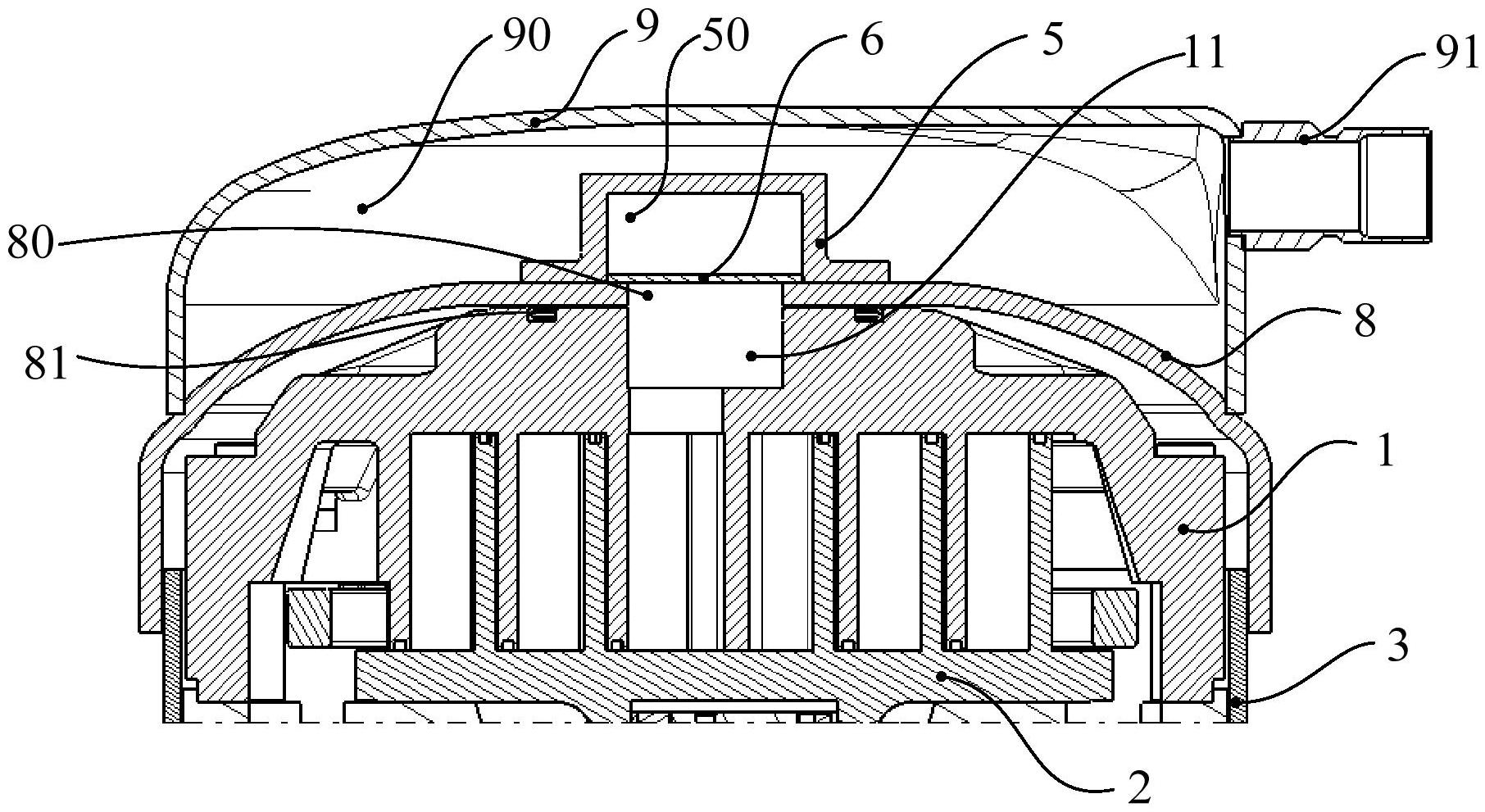

本公开涉及一种涡旋压缩机,其静涡盘设置在机体上且开设介质吸入孔和介质排出孔,动涡盘也设置在机体上,且被配置为与静涡盘相错对置相互啮合形成压缩腔,并绕静涡盘偏心转动至将介质从介质吸入孔吸入压缩腔内压缩处理后,再从介质排出孔排出。高压隔板设置在静涡盘上,高压盖板与高压隔板连接形成高压腔;排气阀背板设置在高压隔板上,并具有导通高压腔和介质排出孔的排出通道;排气阀片被配置为当涡旋压缩机处于非排气工况时,阻止压缩腔内的介质流入高压腔,且当涡旋压缩机处于排气工况时,允许压缩腔内介质经流入高压腔。高压腔内的高压直接作用下在排气阀背板上,从而相对的降低了对静涡盘的作用力,保证了其使用寿命、性能和可靠性。
