排气结构及包括该排气结构的活塞压缩机

授权公布号：CN101876309B

排气结构及包括该排气结构的活塞压缩机

有效

申请

2010-07-30

申请公布

2010-11-03

授权

2012-10-31

预估到期

2030-07-30

申请号	CN201010241002.1
申请日	2010-07-30
申请公布号	CN101876309A
申请公布日	2010-11-03
授权公布号	CN101876309B
授权公告日	2012-10-31
分类号	F04B39/00
分类	液体变容式机械；液体泵或弹性流体泵;
申请人名称	思科普压缩机（天津）有限公司
申请人地址	天津新技术产业园区武清开发区开源道南侧

专利法律状态

2012-10-31 授权

状态信息

授权

2010-12-15 实质审查的生效

状态信息

实质审查的生效IPC(主分类):F04B 39/00申请日:20100730

2010-11-03 公布

状态信息

公布

摘要

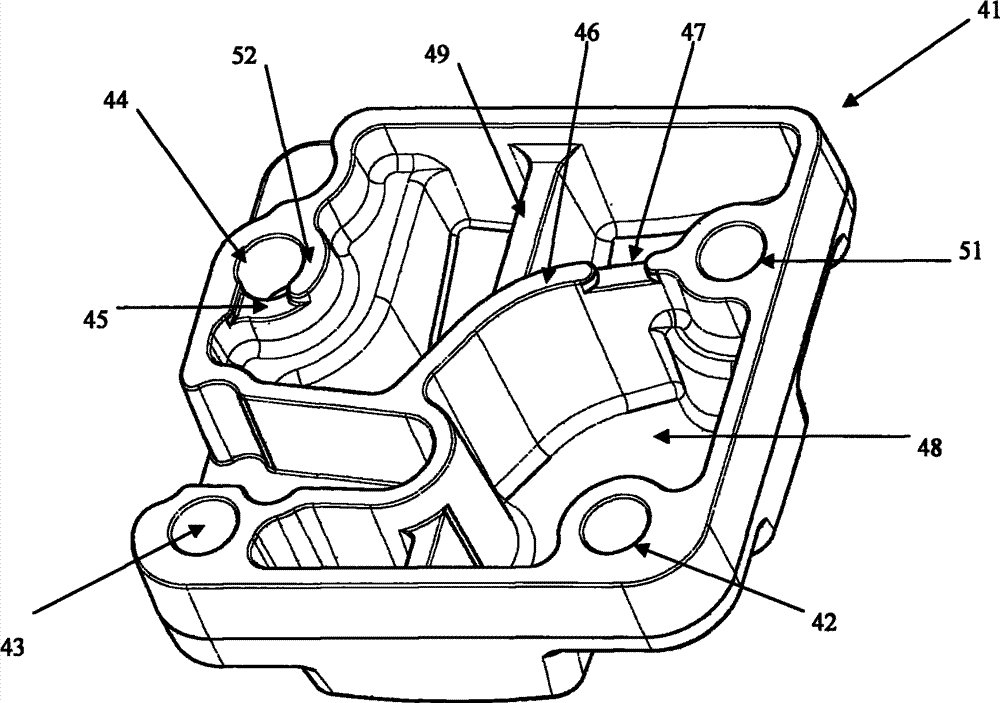

本发明公开了一种活塞压缩机的排气结构，其中所述压缩机包括其中形成有缸盖高压腔(48)的缸盖(41)和其中形成有缸体高压腔(49)的缸体，缸盖(41)的排气孔(44)的孔壁(52)上设置有通道(45)，使所述缸盖排气孔(44)与所述缸盖高压腔(48)相连通；所述缸盖高压腔(48)的气体分成两路，一路通过所述缸盖通道(45)进入所述缸盖排气孔(44)排出，另一路依次通过缸盖垫上的导气孔、阀板上的导气孔和缸口垫上的导气孔进入缸体上的排气通道，然后进入缸体高压腔，再通过缸体通道进入缸体排气孔，再通过缸盖排气孔排出。同时本发明还公开了具有上述排气结构的活塞压缩机。利用本发明，可以实现尺寸更小且结构更简单的活塞压缩机，同时能够进一步减小活塞压缩机工作时的振动以及产生的噪音。
