授权公布号:CN220566339U
用于闭式前驱平地机的阀块
有效
申请
2023-07-28
申请公布
1970-01-01
授权
2024-03-08
预估到期
2033-07-28
| 申请号 | CN202322027832.X |
| 申请日 | 2023-07-28 |
| 授权公布号 | CN220566339U |
| 授权公告日 | 2024-03-08 |
| 分类号 | F15B13/02;F15B21/08 |
| 分类 | 流体压力执行机构;一般液压技术和气动技术; |
| 申请人名称 | 山东临工工程机械有限公司 |
| 申请人地址 | 山东省临沂市经济开发区北横路205国道东侧 |
专利法律状态
2024-03-08
授权
状态信息
授权
摘要

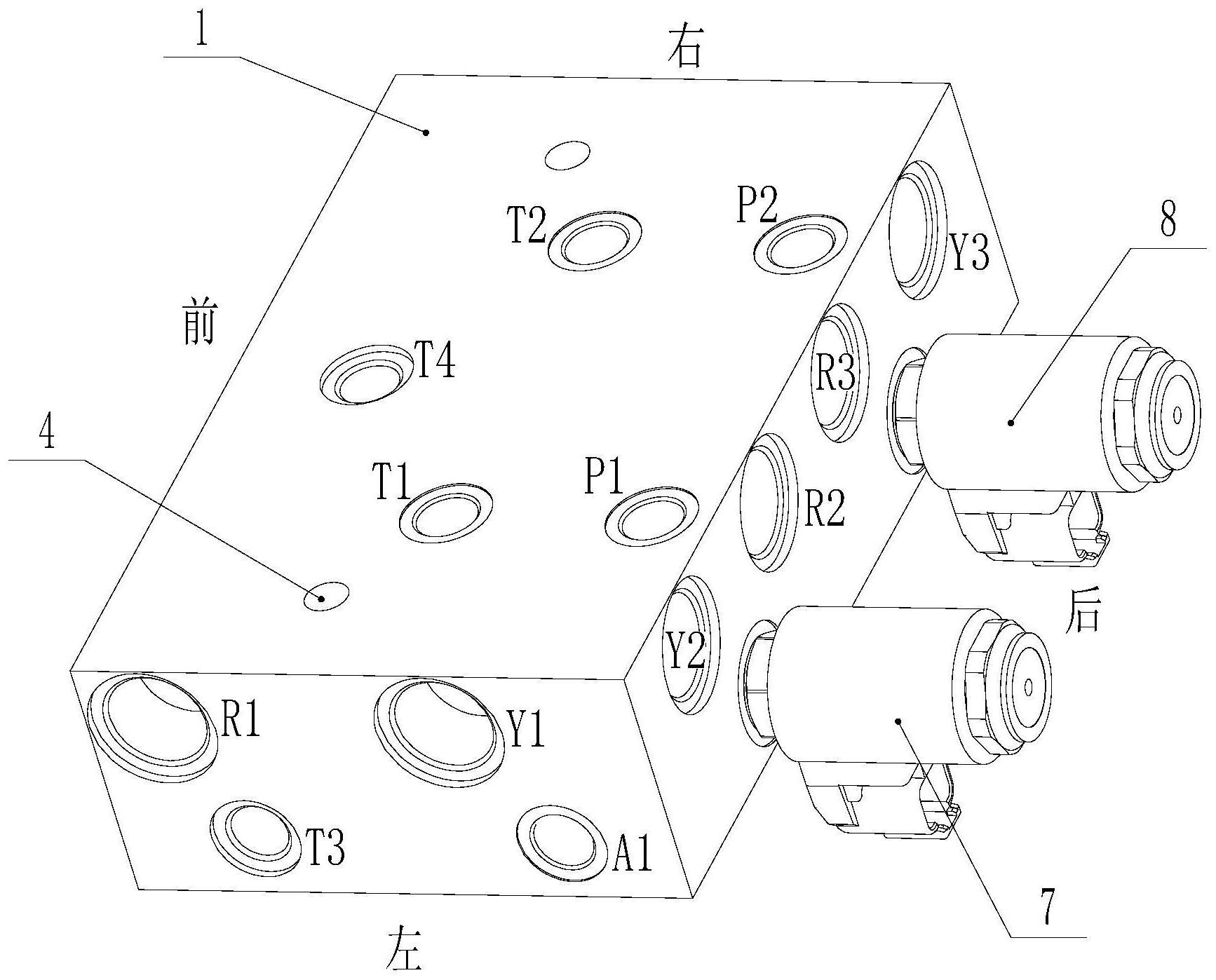

本实用新型公开了一种用于闭式前驱平地机的阀块,其属于工程机械技术领域。它解决了现有技术中传统平地机阀块存在的管路安装繁琐、管路容易磨损且容易出现漏油点的缺陷。其主体结构包括阀体,所述阀体上设置有变速阀一、变速阀二、用于将阀体安装在平地机上的阀块安装孔、用于与右行走泵的压力油口通过管路连接的进油口P1及进油口P2、用于与液压油箱连接的回油口T1及回油口T2、用于与前驱左马达的控制变量油口连接的工作油口A1和用于与前驱右马达的控制变量油口连接的工作油口A2。本实用新型主要用于平地机等工程机械上。
