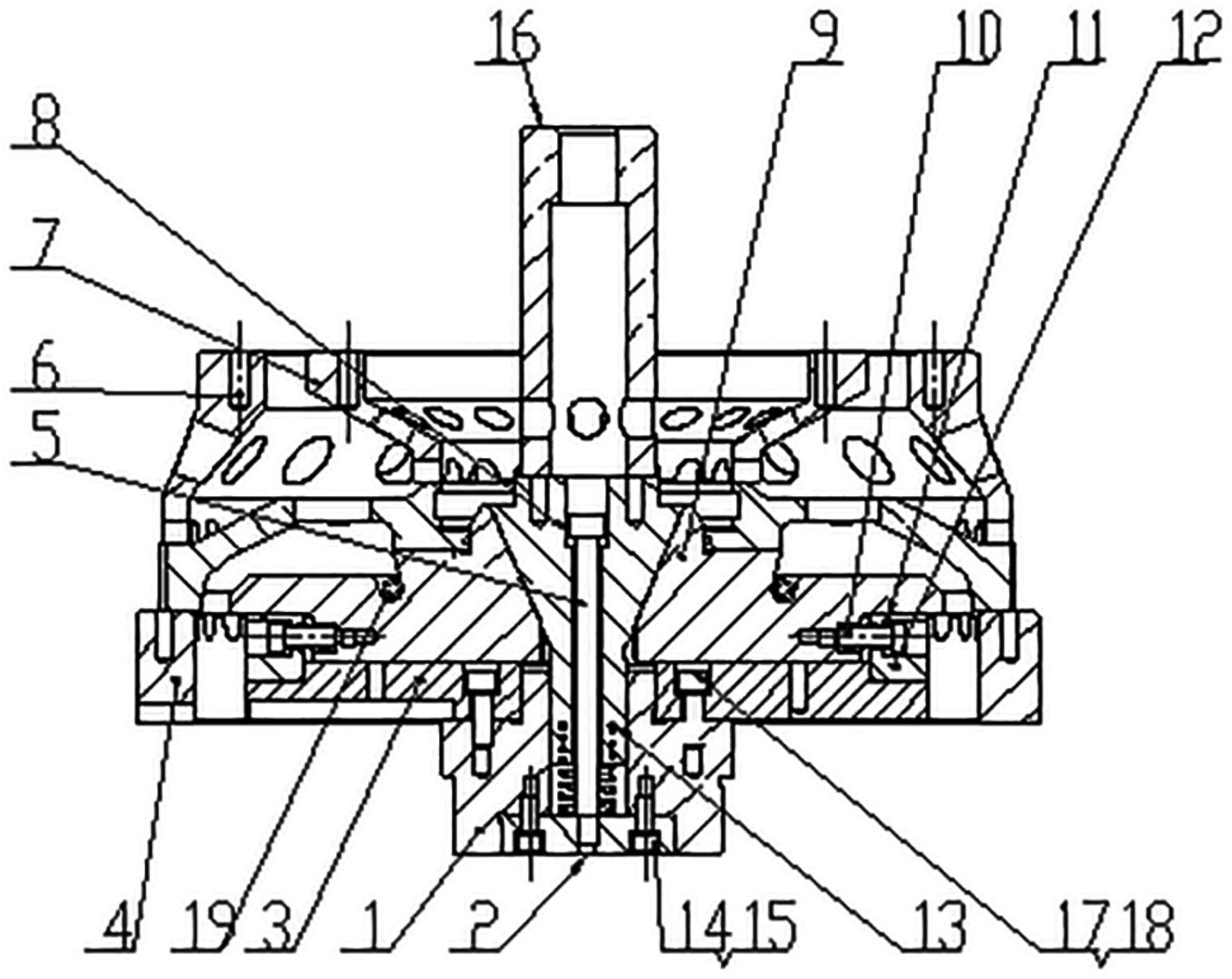

本发明公开了一种大直径薄弧板渗碳齿轮的压淬模具及工艺，涉及热处理压力淬火模具及工艺技术领域，解决现有控制齿轮热处理变形及生产效率低的技术问题，压淬模具由芯轴底座、堵板、支板、外环支圈、导锥固定螺钉、外压环、内压环、内孔模导锥、内孔胀模、螺钉、弹簧、固定环、导锥复位弹簧、内六角圆柱头螺钉、标准型弹性垫圈、顶杆和圈簧组成，将齿轮加热至淬火温度并保温一段时间，采用专用提取辅具将齿轮从加热炉转移并套入压淬模，启动压床，压床和模具共同作用，矫正平面翘曲、限位直径和高度尺寸等，得到满足精加工要求的零件；该发明具有操作方便、模具使用寿命长、齿轮矫形效果好等特点，值得推广使用。
