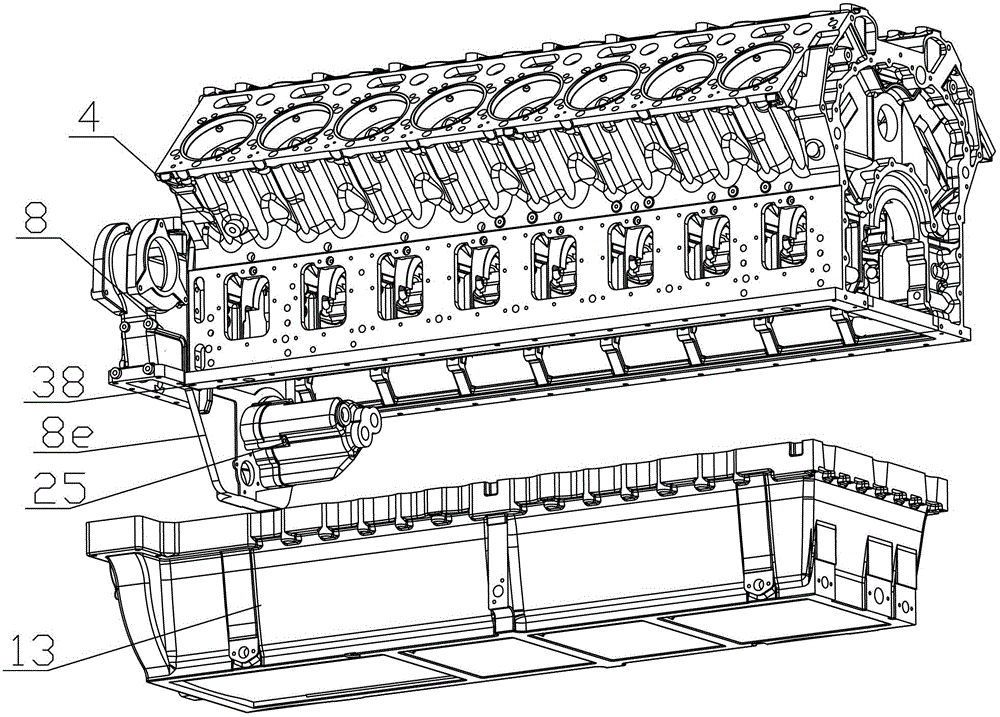

本发明涉及一种发动机齿轮箱的部分凸出插入油底壳结构，可以用来安装润滑油泵，能提高油底壳部分的润滑油密封可靠性，属于动力装置技术领域。其包括发动机的机体、齿轮箱、油底壳、润滑油泵，发动机的机体前端安装齿轮箱，特征是：所述润滑油泵安装在齿轮箱下部的凸出部分上，所述齿轮箱下部的凸出部分插入油底壳内，齿轮箱连接到机体后在底部形成一个密封平面，密封平面与油底壳在一个水平平面上；所述齿轮箱的下端面与油底壳密封，从上到下，上大下小成一倒梯形。本发明能提高发动机的齿轮室刚度，增大了辅助输出功率，增加了输出端口的数量，同时也改善了整体结构紧凑性、密封可靠性。
