授权公布号:CN215545242U
一种用于纤维增强复合材料的交错轴向角柄铣刀
有效
申请
2021-08-02
申请公布
1970-01-01
授权
2022-01-18
预估到期
2031-08-02
| 申请号 | CN202121780556.9 |
| 申请日 | 2021-08-02 |
| 授权公布号 | CN215545242U |
| 授权公告日 | 2022-01-18 |
| 分类号 | B23C5/10 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 乐客精密工具(太仓)有限公司 |
| 申请人地址 | 江苏省苏州市太仓市经济开发区发达路27号 |
专利法律状态
2022-01-18
授权
状态信息
授权
摘要

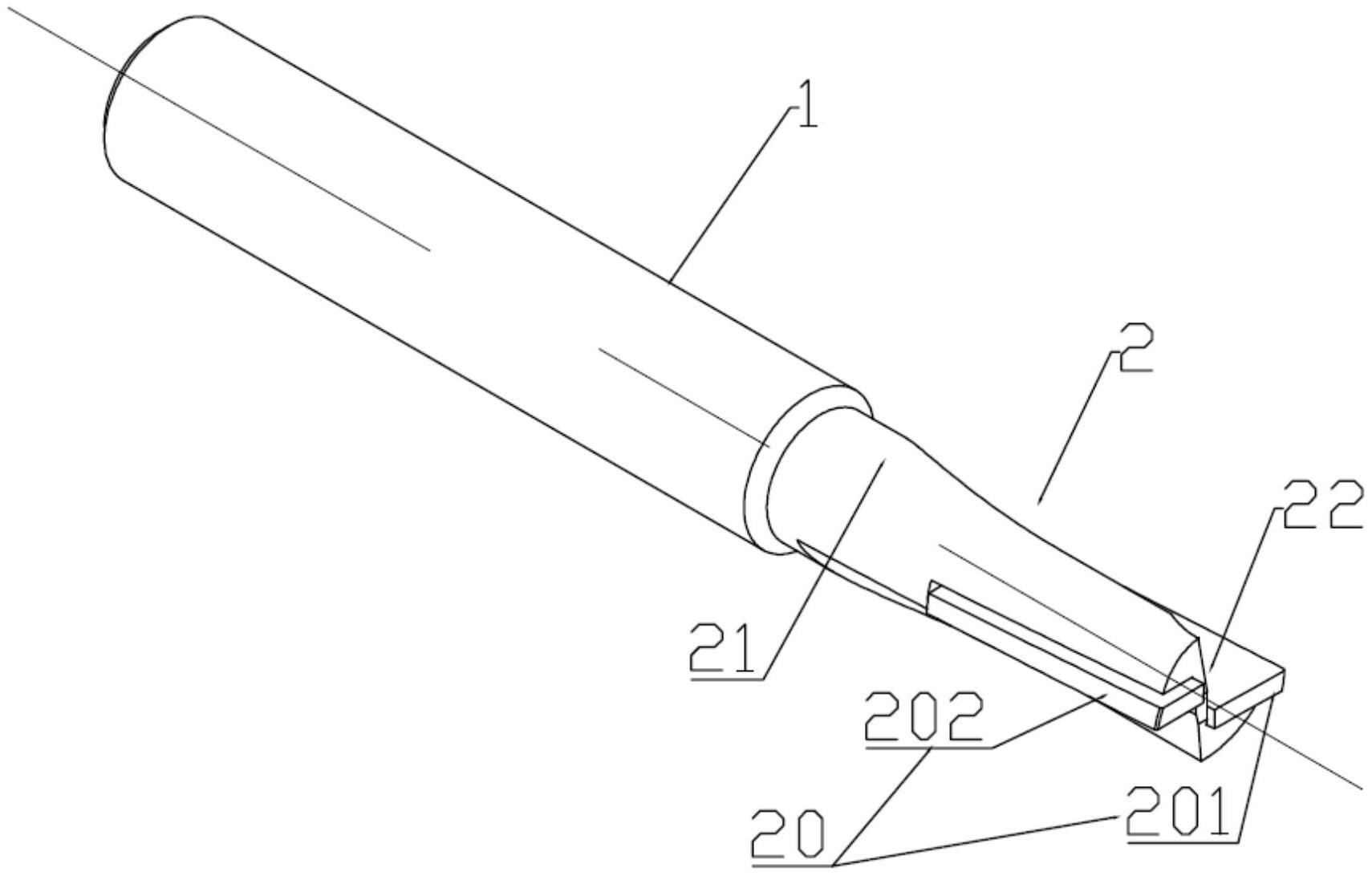

一种用于纤维增强复合材料的交错轴向角柄铣刀,包括刀柄和刀头,刀头包括一组刀齿和刀齿座,刀柄与刀齿座一体成型,刀齿设置于刀头的端部,一组刀齿交错轴向角设置;刀齿包括第一刀齿和第二刀齿,第一刀齿与第二刀齿的交错轴向角为±3°,可有效切段材料中玻璃纤维碳纤维等难加工的增强纤维,防止加工表面产生分层撕裂。刀齿的切削刃前角设置为0°可以增加刀具寿命;刀齿接触点设计0.1mm的45°倒角,可有效防止刀齿崩刃;刀体采用硬质合金材料制备,强度更高,避免了刀体断裂的情况;径向角设计为1度,可使加工切削刃长减少,形成有效点切削,避免划痕的同时减少切削阻力,提高加工表面质量及刀具切削寿命。
