授权公布号:CN218694248U
可转位方肩铣削刀片及其铣削刀具
有效
申请
2022-10-12
申请公布
1970-01-01
授权
2023-03-24
预估到期
2032-10-12
| 申请号 | CN202222688284.0 |
| 申请日 | 2022-10-12 |
| 授权公布号 | CN218694248U |
| 授权公告日 | 2023-03-24 |
| 分类号 | B23C5/02;B23C5/20 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 株洲欧科亿数控精密刀具股份有限公司 |
| 申请人地址 | 湖南省株洲市炎陵县中小企业创业园创业路 |
专利法律状态
2023-03-24
授权
状态信息
授权
摘要

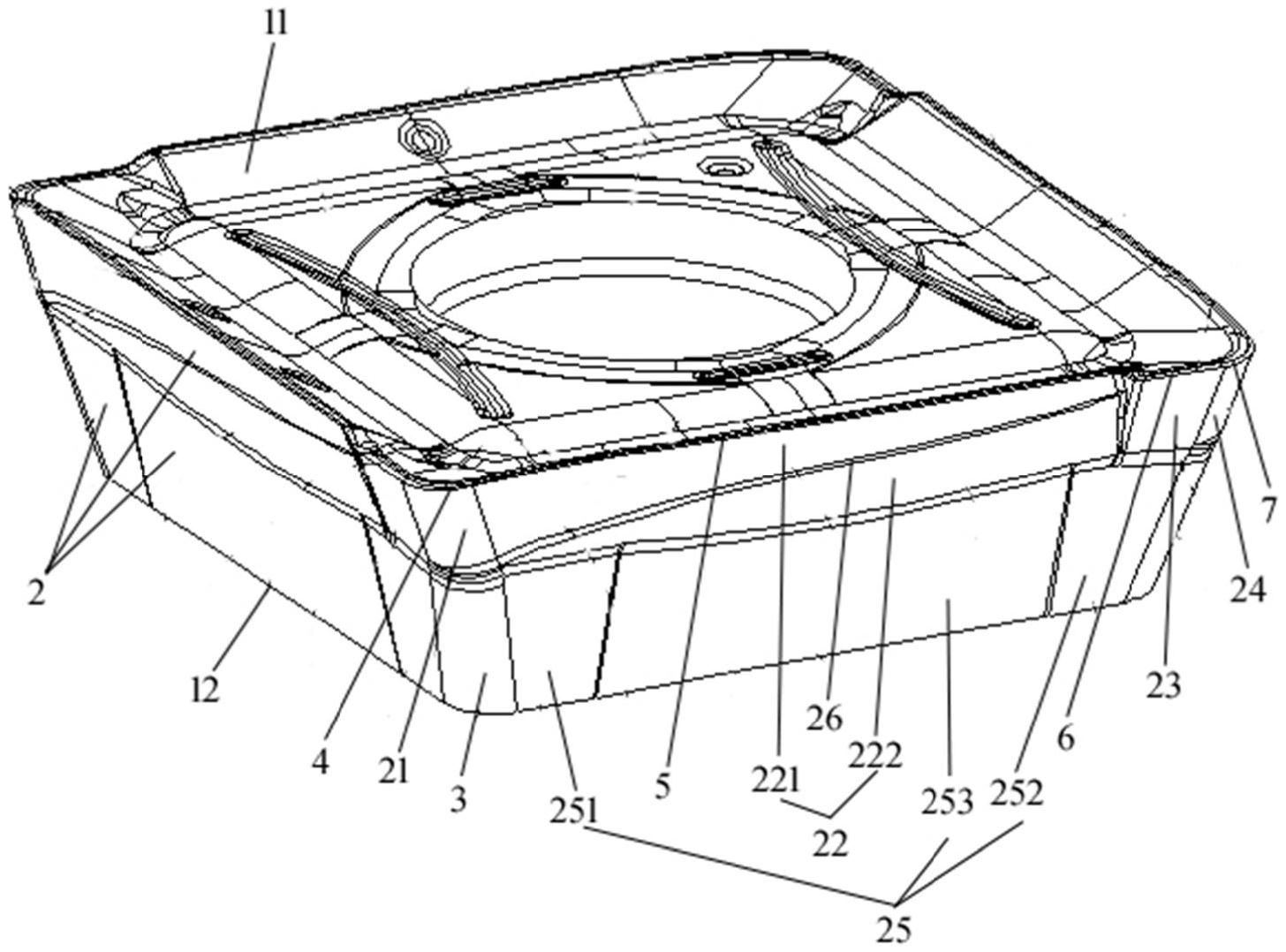

本实用新型涉及数控加工技术领域,公开一种可转位方肩铣削刀片,包括第一表面、第二表面和侧面,相邻侧面之间通过圆弧面连接,第一表面与每个侧面在相交处依次具有第一圆弧角过渡刃、主切削刃、修光刃和第二圆弧角过渡刃,第一圆弧角过渡刃和主切削刃依次分为粗加工段、精加工段和功能补偿段,功能补偿段、精加工段和粗加工段的强度依次增强且两两之间光滑过渡连接,精加工段的长度分别大于粗加工段的长度及功能补偿段的长度。粗加工段、精加工段和功能补偿段的强度分布使刀刃锋利度依次增强,使刀尖部位能经受更大的切削力,精加工段的长度分别大于其它两段的长度,使精加工段能更好地适应各种切深,合理的刀刃强度分布增强了刀片的加工适用性。
