授权公布号:CN103529700B
用于反馈系统的控制装置和控制方法,以及反馈系统
有效
申请
2012-07-06
申请公布
2014-01-22
授权
2017-07-04
预估到期
2032-07-06
| 申请号 | CN201210234548.3 |
| 申请日 | 2012-07-06 |
| 申请公布号 | CN103529700A |
| 申请公布日 | 2014-01-22 |
| 授权公布号 | CN103529700B |
| 授权公告日 | 2017-07-04 |
| 分类号 | G05B13/02 |
| 分类 | 控制;调节; |
| 申请人名称 | 安川电机(中国)有限公司 |
| 申请人地址 | 上海市浦东新区外高桥保税区奥纳路18号4楼 |
专利法律状态
2017-07-04
授权
状态信息
授权
2014-02-26
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):G05B13/02;申请日:20120706
2014-01-22
公布
状态信息
公布
摘要

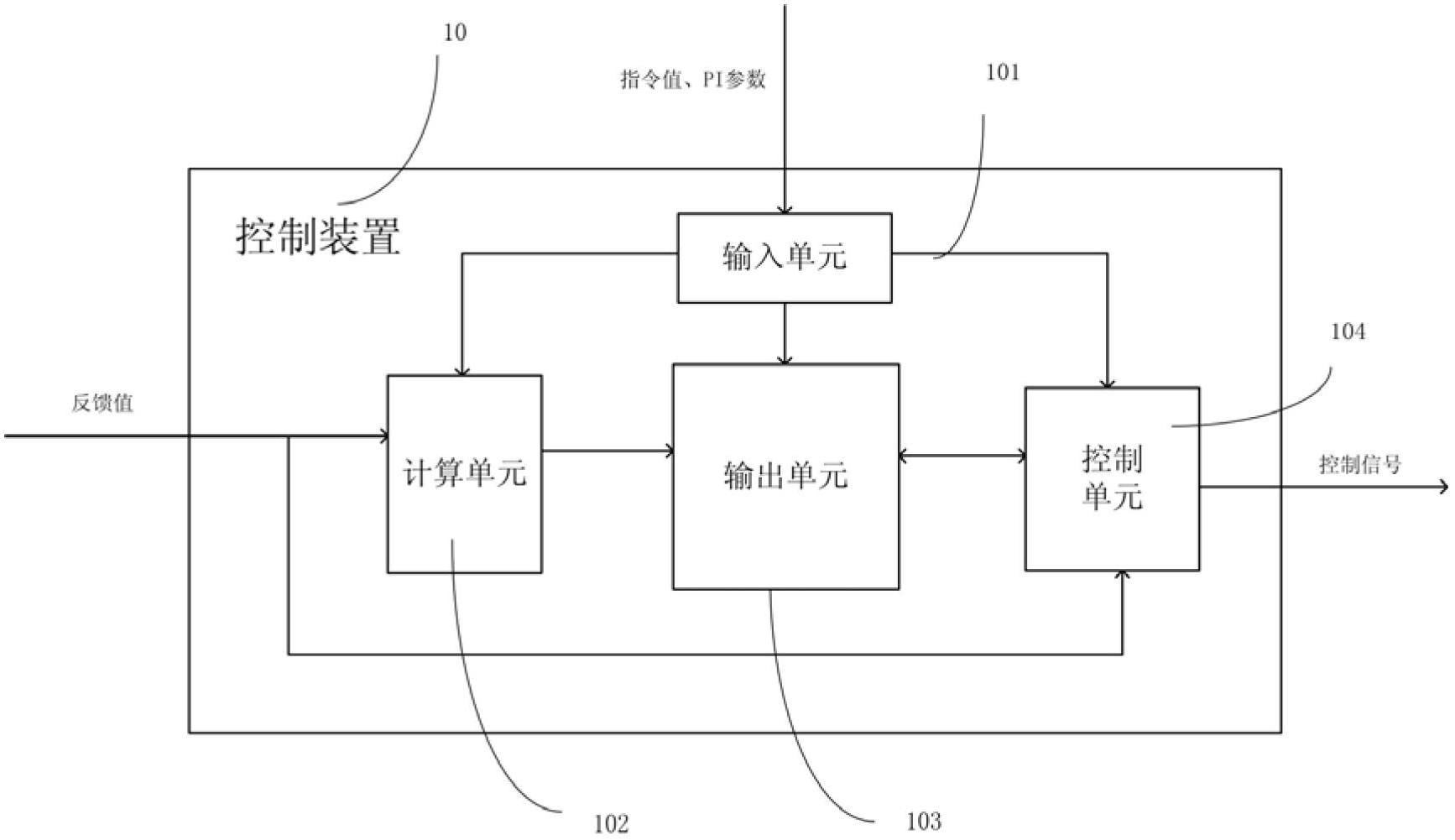

本发明提供一种用于反馈系统的控制装置,所述反馈系统包括:受到该控制装置控制的受控装置,和设置在所述受控装置的输出通路上的传感器,所述控制装置包括:计算单元,其根据指令值和来自所述传感器的反馈值,计算所述指令值减去所述反馈值的差值ΔE;输出单元,其输出用于所述控制的第一PI参数或第二PI参数中的任一个;控制单元,其根据指令值、反馈值、和输出单元输出的所述第一PI参数或所述第二PI参数,生成用于控制对象装置的控制的控制信号;当计算单元计算得到的差值ΔE的绝对值︱ΔE ︱大于等于预先确定的第一阈值时,输出单元将第一PI参数输出到所述控制单元,否则输出单元将第二PI参数输出到所述控制单元;在输出第一PI参数的情况下的规定时刻,输出单元使得输出到控制单元的第一PI参数切换到第二PI参数。
