授权公布号:CN214418810U
一种两轴并联机械手运动装置
有效
申请
2020-12-24
申请公布
1970-01-01
授权
2021-10-19
预估到期
2030-12-24
| 申请号 | CN202023143187.0 |
| 申请日 | 2020-12-24 |
| 授权公布号 | CN214418810U |
| 授权公告日 | 2021-10-19 |
| 分类号 | B25J9/00 |
| 分类 | 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手; |
| 申请人名称 | 武汉人天包装自动化技术股份有限公司 |
| 申请人地址 | 湖北省武汉市江夏藏龙岛科技工业园 |
专利法律状态
2021-10-19
授权
状态信息
授权
摘要

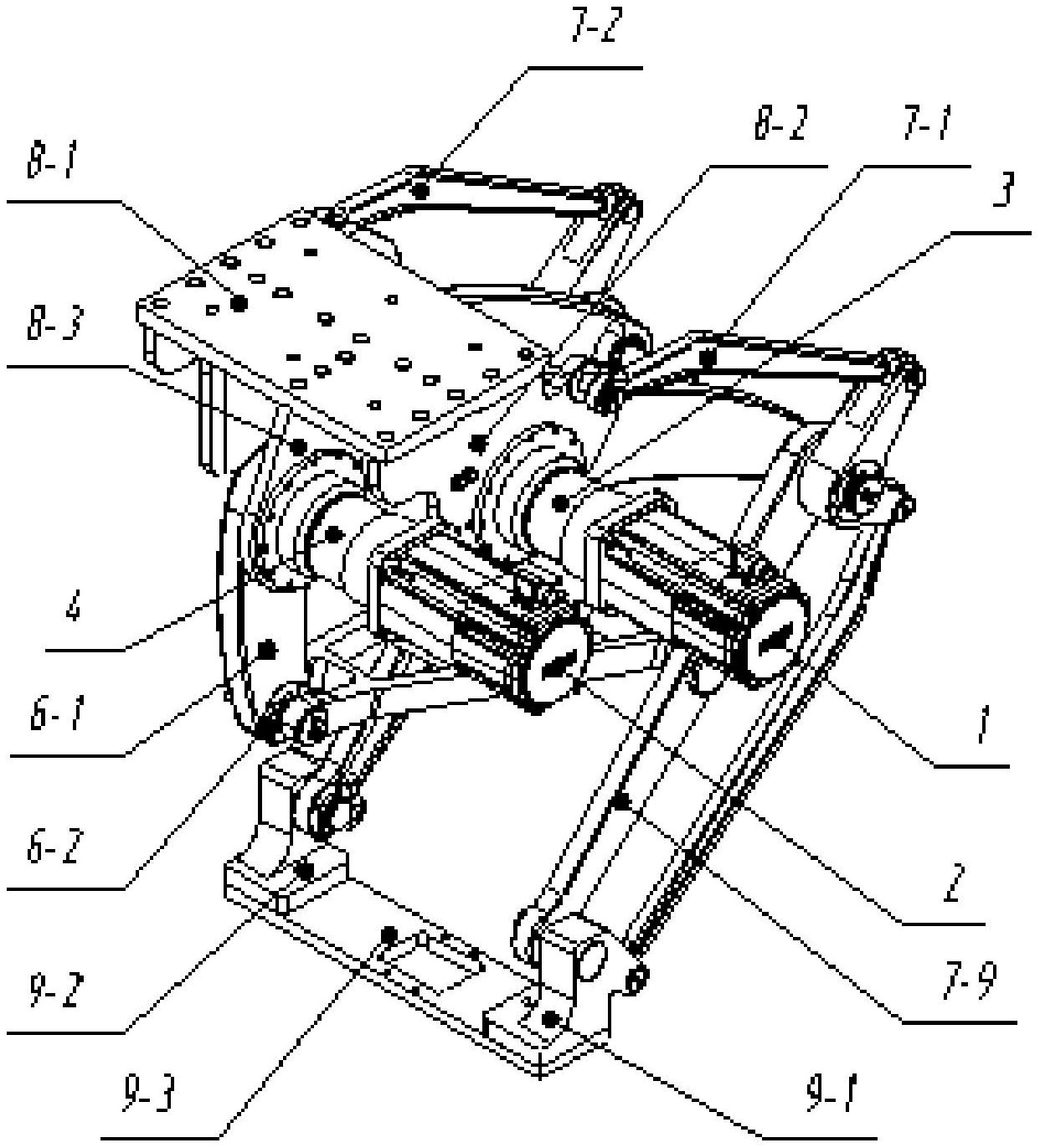

本实用新型公开了一种两轴并联机械手运动装置,包括A电机、B电机、传动轴、A连杆机构、B连杆机构、安装架和固定架,A电机、B电机固设于安装架上;B连杆机构包括上臂组件、中间板和下臂组件,A电机的输出端通过传动轴与上臂组件的上端连接,上臂组件的下端通过中间板与下臂组件的上端连接,下臂组件的下端与固定架连接,B电机通过A连杆机构与下臂组件连接。本装置结构简单、紧凑,能模仿人手臂功能,小巧灵活,适应狭小空间,实现物料的定位抓取和定位放置;可承受大的工作负载。
