授权公布号:CN220409309U
一种可消除粘刀的水下切粒机水室
有效
申请
2023-06-14
申请公布
1970-01-01
授权
2024-01-30
预估到期
2033-06-14
| 申请号 | CN202321503972.3 |
| 申请日 | 2023-06-14 |
| 授权公布号 | CN220409309U |
| 授权公告日 | 2024-01-30 |
| 分类号 | B29B9/06 |
| 分类 | 塑料的加工;一般处于塑性状态物质的加工; |
| 申请人名称 | 天华化工机械及自动化研究设计院有限公司 |
| 申请人地址 | 甘肃省兰州市西固区合水北路3号 |
专利法律状态
2024-01-30
授权
状态信息
授权
摘要

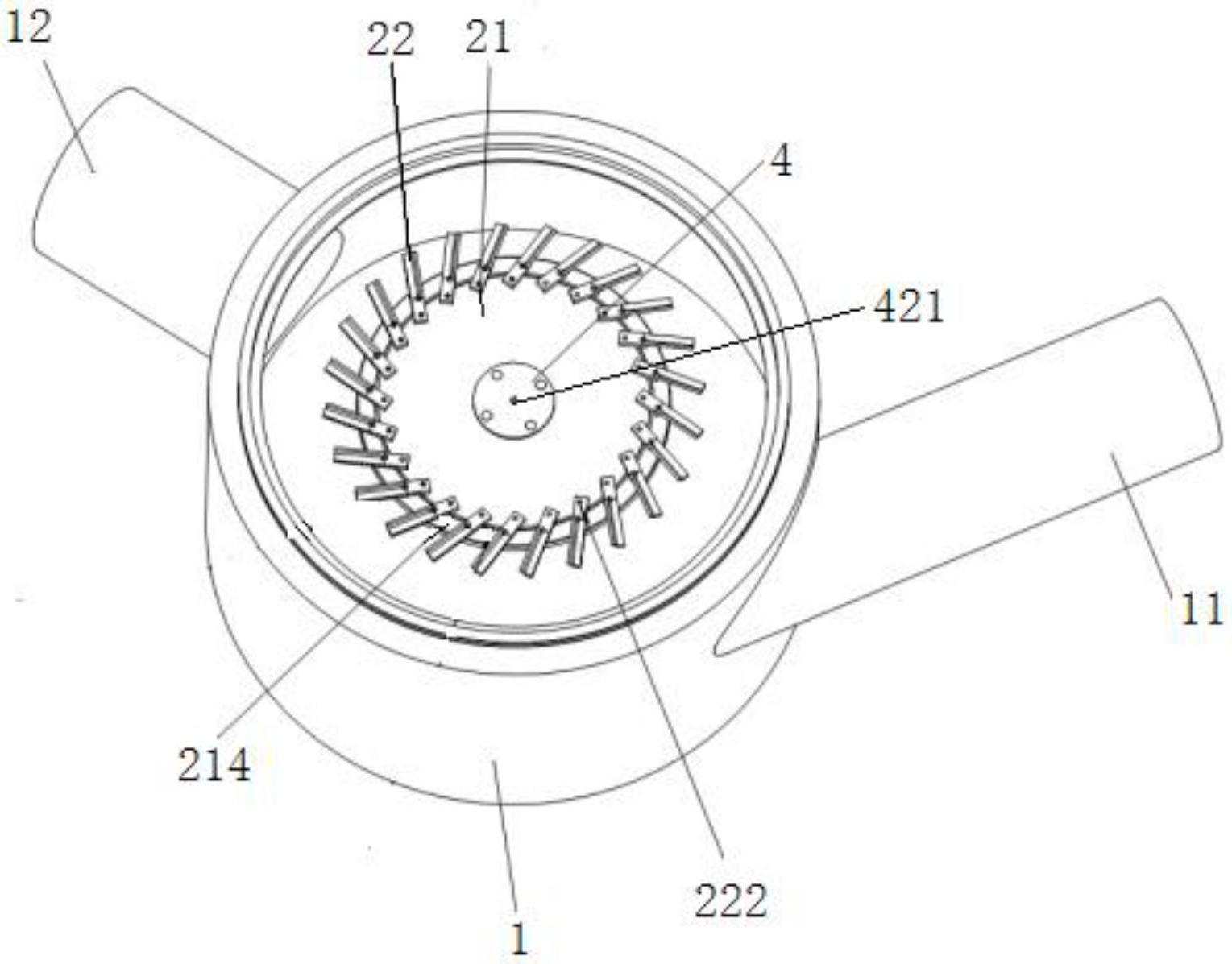

本申请公开了一种可消除粘刀的水下切粒机水室,涉及水下切粒机技术领域。不仅能够使刀盘中心的大涡流减少,而且可以使切刀周围的水压增强,使其减少粘刀、快速地排出到水室外,提高工作效率。该水下切粒机水室包括切粒室;切粒室内转动连接刀盘结构;刀盘结构包括刀盘架和设置在刀盘架上的多个切刀;刀盘架连接切刀的端面上设有多个导水孔,内部设有导水环槽;刀盘架上设有中心孔,中心孔的侧壁上设有多个与导水环槽连通的径向水道;切刀接触刀盘架的端面上设有切刀进水孔;切刀内设有沿切刀的长度方向延伸的切刀流道;切刀的厚侧端设有多个沿切刀的长度方向依次排布的切刀出水孔;切刀流道连通切刀进水孔和切刀出水孔;切刀进水孔连通导水孔。
