一种冷库用冷风机翅片结构

授权公布号：CN215864846U

一种冷库用冷风机翅片结构

有效

申请

2021-09-10

申请公布

1970-01-01

授权

2022-02-18

预估到期

2031-09-10

申请号	CN202122188062.8
申请日	2021-09-10
授权公布号	CN215864846U
授权公告日	2022-02-18
分类号	F28F1/24;F25B39/00;F25D17/06;F25D21/06;F25D13/00
分类	一般热交换;
申请人名称	凯络文换热器（中国）有限公司
申请人地址	安徽省芜湖市鸠江区鸠江经济开发区阳天路8号

专利法律状态

2022-02-18 授权

状态信息

授权

摘要

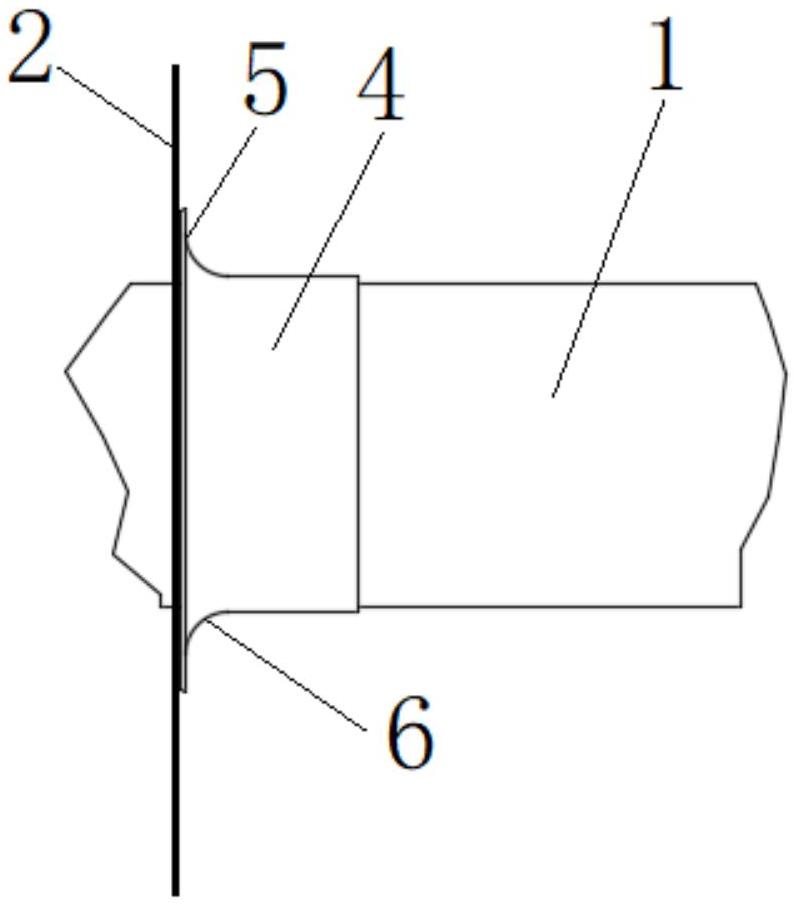

本实用新型提供一种应用于冷风机技术领域的冷库用冷风机翅片结构，所述的冷库用冷风机翅片结构包括多个换热管（1）、多道翅片（2）、多个工装（3），多个换热管（1）按间隙布置，多道翅片（2）按间隙布置，每个换热管（1）穿过每道翅片（2）上对应的安装孔，每根换热管（1）上设置多个工装（3），每个工装（3）侧面与对应一道翅片（2）表面连接，本实用新型所述的冷库用冷风机翅片结构，结构简单，能够方便可靠实现换热管与翅片的连接，并且确保连接可靠性，同时制作方便快捷，使用时降低化霜水滴飞溅。
