授权公布号：CN218624898U

一种钣金件拼接连接结构

有效

申请

2022-07-19

申请公布

1970-01-01

授权

2023-03-14

预估到期

2032-07-19

申请号	CN202221866337.7
申请日	2022-07-19
授权公布号	CN218624898U
授权公告日	2023-03-14
分类号	F16B5/00;F16B5/04
分类	工程元件或部件；为产生和保持机器或设备的有效运行的一般措施；一般绝热;
申请人名称	凯络文换热器（中国）有限公司
申请人地址	安徽省芜湖市鸠江区鸠江经济开发区阳天路8号

专利法律状态

2023-03-14 授权

状态信息

授权

摘要

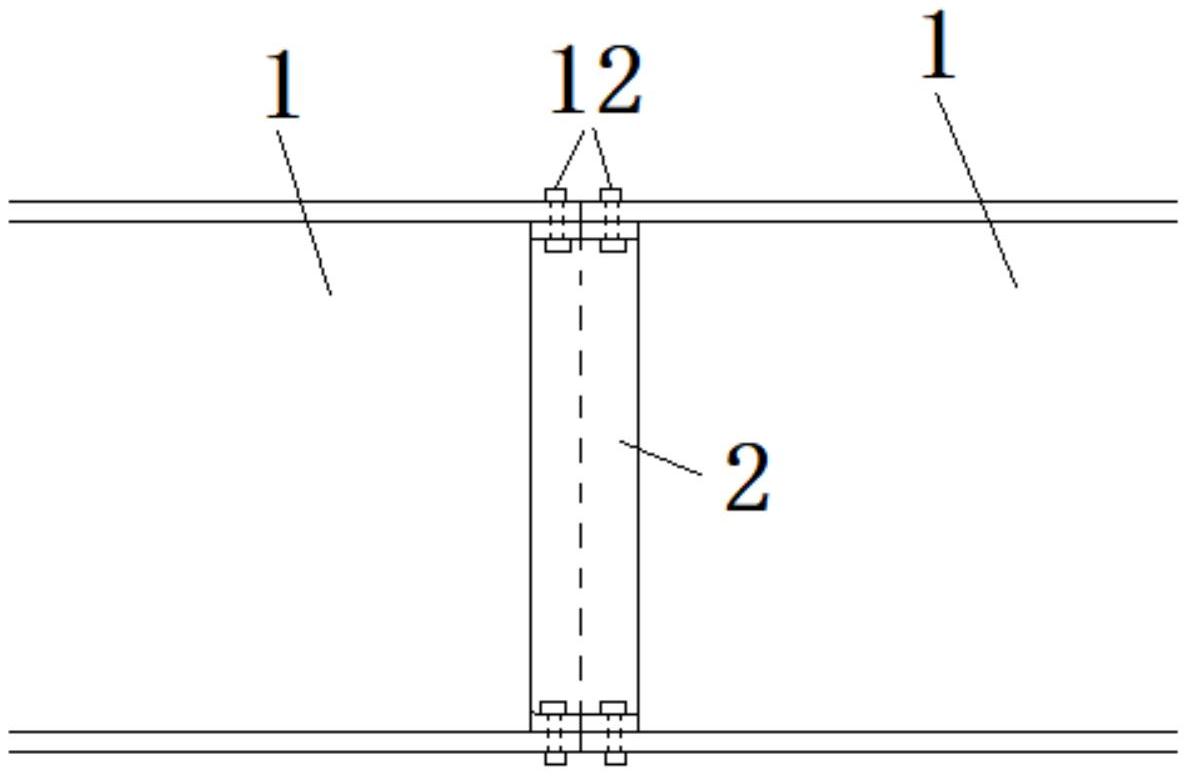

本实用新型属于金属钣金件产品技术领域的钣金件拼接连接结构。所述的钣金件拼接连接结构包括多个钣金件本体（1），相邻钣金件本体（1）拼接，钣金件本体（1）设置为截面呈U字形结构，相邻钣金件本体（1）拼接时通过紧固板件（2）连接，紧固板件（2）设置为呈U字形结构，紧固板件（2）每侧侧边（3）分别设置两组通孔组，每组通孔组从上到下按间隙设置多个通孔（4）。本实用新型所述的钣金件拼接连接结构，能够方便可靠实现相邻钣金件本体的拼接连接，同时使得相邻钣金件本体拼接部位密封性好，并且拆卸方便，拆卸后不需要清理焊接，拆卸后便于重复利用，降低成本，提高利用率。
