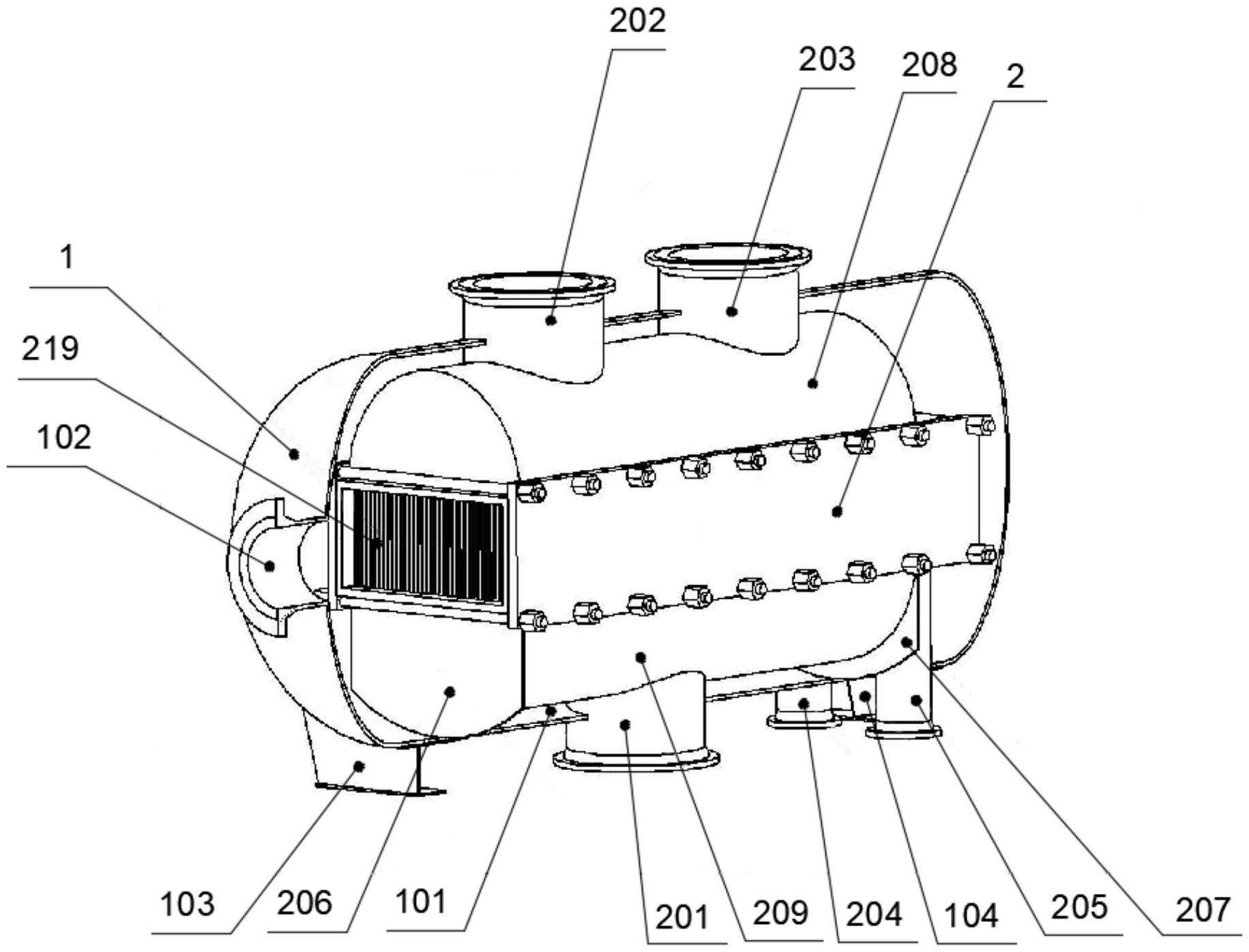

本实用新型公开了一种卧式锆材板壳式热交换器，涉及热交换器设计与制造技术领域。包括热交换器主体，热交换器主体由外壳与芯体组成，外壳端部开设有壳程入口，芯体包括有板程上集箱、板程下集箱、以及板束，板程上集箱表面、板程下集箱表面均设置有接管，板束包括甲侧板、乙侧板、压紧板、螺栓、端板以及若干板叠，若干板叠之间流通有低温有腐蚀介质与高温介质并相互隔离，板程上集箱、板程下集箱分别焊接在板叠的上下两端，通过使用碳钢材质的外壳、压紧板、螺栓，可以有效地减少锆材的用量；除压紧板、螺栓、甲支撑板、乙支撑板外，芯体全部由锆材构成，其重量约占整个热交换器主体的0.45，有效的降低了热交换器主体的制造成本。
