授权公布号:CN219589500U
一种用于沸腾相变传热的表面多孔板式换热器
有效
申请
2023-02-09
申请公布
1970-01-01
授权
2023-08-25
预估到期
2033-02-09
| 申请号 | CN202320169769.0 |
| 申请日 | 2023-02-09 |
| 授权公布号 | CN219589500U |
| 授权公告日 | 2023-08-25 |
| 分类号 | F28D9/00;F28F9/18;F28F3/04;F28F9/22;F28F21/08 |
| 分类 | 一般热交换; |
| 申请人名称 | 甘肃蓝科石化高新装备股份有限公司 |
| 申请人地址 | 甘肃省兰州市安宁区蓝科路8号 |
专利法律状态
2023-08-25
授权
状态信息
授权
摘要

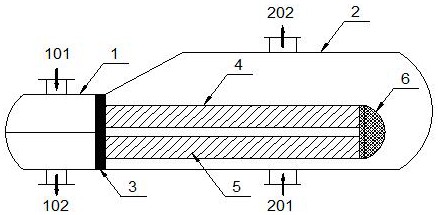

一种用于沸腾相变传热的表面多孔板式换热器,其板束包括板束Ⅰ和板束Ⅱ;该板束Ⅰ和板束Ⅱ在壳体内水平上、下叠摞布置,板束Ⅰ和板束Ⅱ的板程流道的入口端均安装在管板上并分别和管箱的介质入口腔、出口腔贯通,而两者的板程流道出口通过板束连接段相互连通;所述管箱中设置有分程隔板将管箱分成介质入口腔、出口腔;所述板束Ⅰ、板束Ⅱ均由板片组成,而板片外侧表面附着有多孔介质层,该多孔介质层在板片的壳程侧表面。本实用新型与现有表面多孔管式换热器相比,在单位体积内的换热面积提高2~3倍以上。与现有板式换热器相比,沸腾侧传热系数为板式换热器的5~10倍,总传热系数可提高10~20%以上,同时可提高设备长周期的稳定性。
