授权公布号:CN109943365B
一种具有除尘、破泡、脱水装置的气化炉激冷室
有效
申请
2019-04-11
申请公布
2019-06-28
授权
2023-12-19
预估到期
2039-04-11
| 申请号 | CN201910288643.3 |
| 申请日 | 2019-04-11 |
| 申请公布号 | CN109943365A |
| 申请公布日 | 2019-06-28 |
| 授权公布号 | CN109943365B |
| 授权公告日 | 2023-12-19 |
| 分类号 | C10J3/48;C10J3/84 |
| 分类 | 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤; |
| 申请人名称 | 甘肃蓝科石化高新装备股份有限公司 |
| 申请人地址 | 甘肃省兰州市安宁区蓝科路8号 |
专利法律状态
2023-12-19
授权
状态信息
授权
2019-07-23
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):C10J3/48;申请日:20190411
2019-06-28
公布
状态信息
公布
摘要

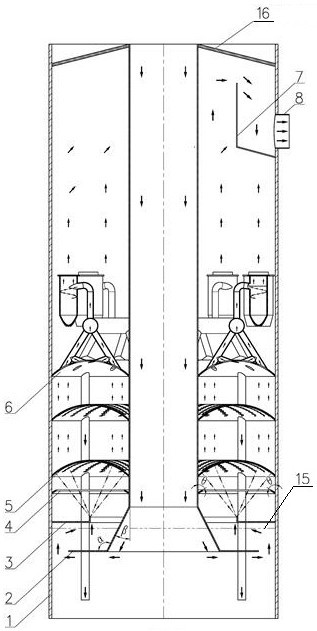

一种具有除尘、破泡、脱水装置的气化炉激冷室,包括筒体和置于其中心的下降管,所述筒体和下降管之间从上到下依次安装旋流分离组件、破泡板、导向挡板及折流环板;所述下降管的底部为外扩的锥形壳体,该锥形壳体的大端下边缘接一圆环板。本发明利用下降管底部的锥形壳体和圆弧板对气体具有强制水洗除尘,利用流体沿最短路径流动的特性,强制流体在圆弧中心向四周扩散,并合理设置气体收集板、气体导流管、圆环管和旋流筒入口管的结构,使其组成的通道可保证各路气体沿等路径均匀地分配至旋流筒内,从而达到使流体均匀分布的目的,进而有效破除流体中的泡沫;而后,使夹带液滴的气体在旋流筒内进行旋流分离,最终达到气液分离的目的。
