授权公布号:CN205271020U
三夹钳式工件夹紧装置
有效
申请
2015-12-15
申请公布
1970-01-01
授权
2016-06-01
预估到期
2025-12-15
| 申请号 | CN201521041768.X |
| 申请日 | 2015-12-15 |
| 授权公布号 | CN205271020U |
| 授权公告日 | 2016-06-01 |
| 分类号 | B23D55/04 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 浙江斯耐达机械工具有限公司 |
| 申请人地址 | 浙江省丽水市缙云县壶镇镇兴工路152号 |
专利法律状态
2016-06-01
授权
状态信息
授权
摘要

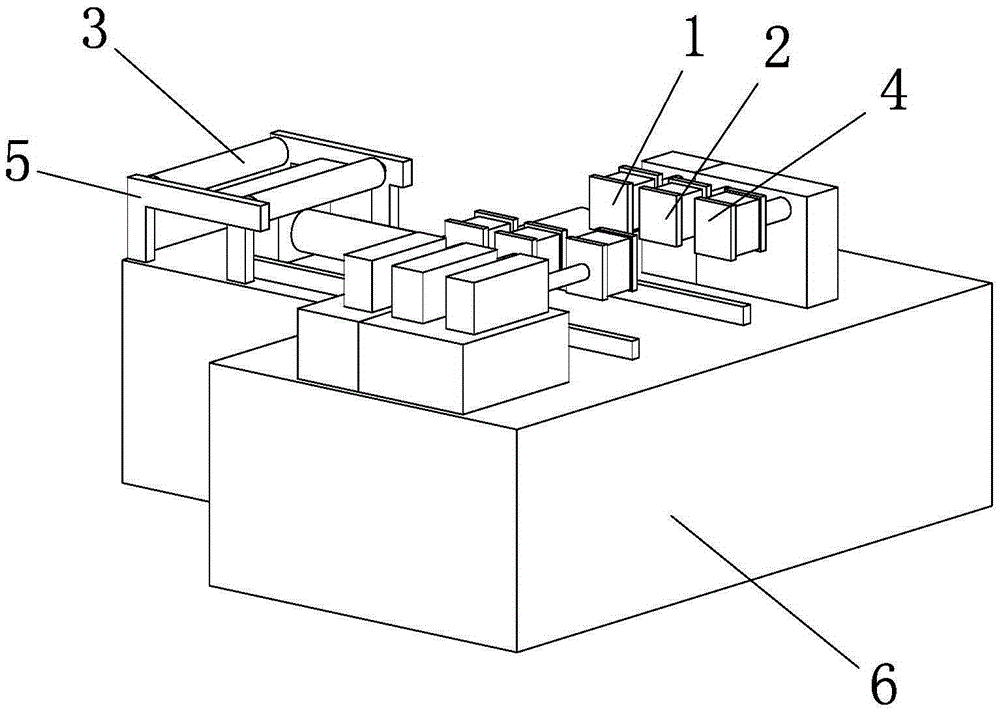

本实用新型提供了一种三夹钳式工件夹紧装置,属于锯床技术领域。它解决了现有的带锯床无法对最后尾料进行处理的问题。本三夹钳式工件夹紧装置包括活动夹钳组、固定夹钳组和多组进给滚筒,进给滚筒沿工件进给方向排布设置在带锯床的床身上,工件夹紧装置还包括有尾料夹钳组,活动夹钳组、固定夹钳组和尾料夹钳组沿工件进给方向依次设置,带锯床的锯带锯切工位位于固定夹钳组和尾料夹钳组之间。与现有技术相比,本三夹钳式工件夹紧装置设置有尾料夹钳组,能够将尾料夹钳进行最后一次的锯切,提高了原料利用率;采用能够升降的料架能够减少工件对机架的压力,增长机器寿命。
