一种叶片曲面无干涉周边磨削的方法

公司信息专利信息

授权公布号：CN101941170B

一种叶片曲面无干涉周边磨削的方法

有效

申请

2010-08-06

申请公布

2011-01-12

授权

1970-01-01

预估到期

2030-08-06

申请号	CN201010249148.0
申请日	2010-08-06
申请公布号	CN101941170A
申请公布日	2011-01-12
授权公布号	CN101941170B
分类号	B24B19/14
分类	磨削；抛光;
申请人名称	杭州机床集团有限公司
申请人地址	浙江省杭州市临安经济开发区青山大道68号

专利法律状态

2019-04-23 专利申请权、专利权的转移

状态信息

专利权的转移；IPC(主分类):B24B 19/14；专利号:ZL2010102491480；登记生效日:20190403；变更事项:专利权人；变更前权利人:杭州机床集团有限公司；变更后权利人:浙江杭机股份有限公司；变更事项:地址；变更前权利人:310022 浙江省杭州市环城东路176号；变更后权利人:311305 浙江省杭州市临安经济开发区青山大道68号；变更事项:共同专利权人；变更前权利人:浙江杭机股份有限公司；变更后权利人:

2019-04-23 专利权人的姓名或者名称、地址的变更

状态信息

专利权人的姓名或者名称、地址的变更；IPC(主分类):B24B 19/14；专利号:ZL2010102491480；变更事项:专利权人；变更前:杭州机床集团有限公司；变更后:杭州机床集团有限公司；变更事项:地址；变更前:310022 浙江省杭州市环城东路176号；变更后:310022 浙江省杭州市环城东路176号；变更事项:共同专利权人；变更前:杭州杭机股份有限公司；变更后:浙江杭机股份有限公司

2012-02-22 发明专利权授予

状态信息

授权

2011-03-09 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):B24B 19/14；申请日:20100806

2011-01-12 发明专利申请公布

状态信息

公布

摘要

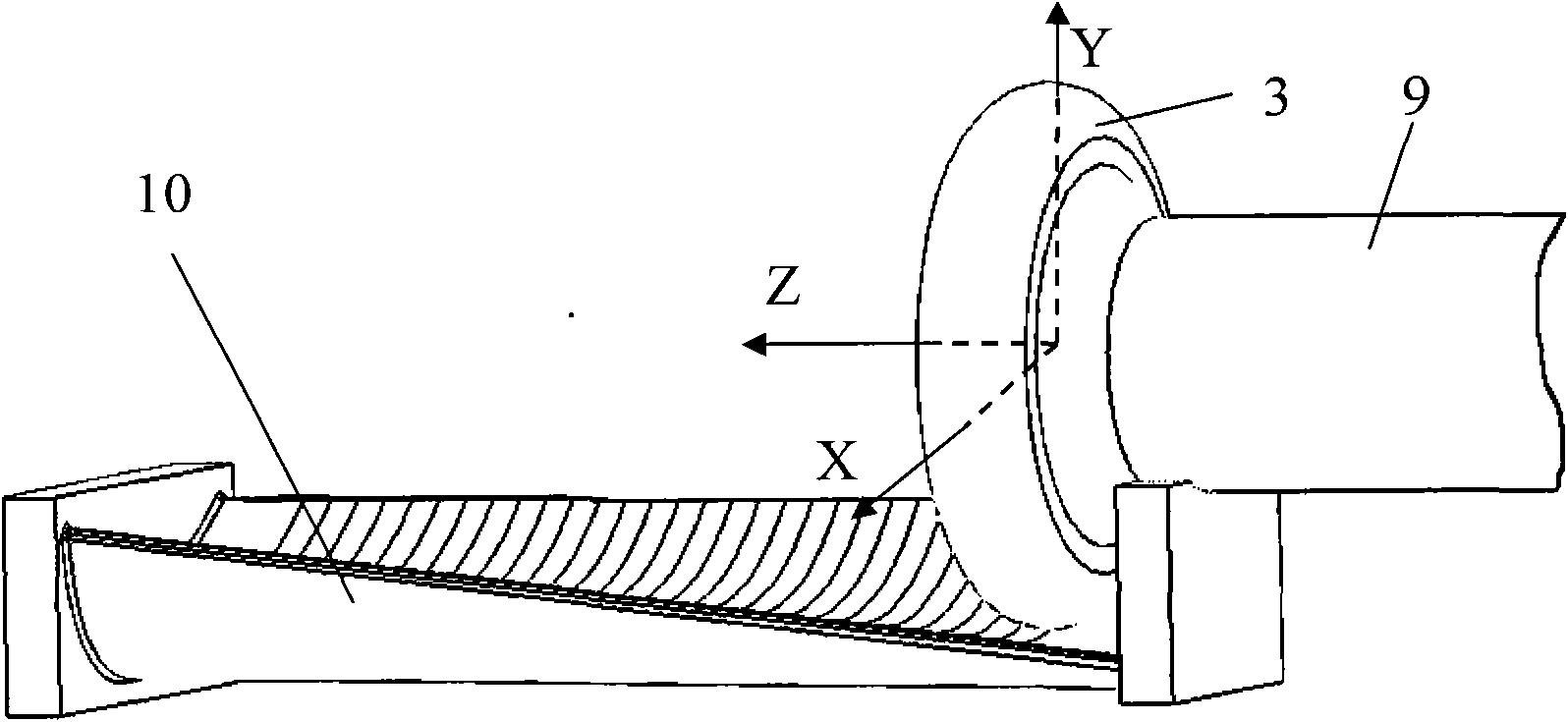

本发明一种叶片曲面无干涉周边磨削的方法，采用四轴联动的磨床设备和砂轮周边圆弧结构，其方法步骤是：1)叶片轴线沿Z轴方向的方式装夹；2)对A轴设置初始摆角α；3)确定待加工点法向磨削半径；4)确定工作台绕B轴旋转β角；5)确定砂轮表面上能与叶片拟合的磨削接触点；6)实施X、Y、Z三轴与B轴的四轴联动；7)重复上述过程，形成连续的磨削轨迹，完成全部磨削加工。本发明具有加工精度好、生产效率高的特点，适用于各种难加工材料和不存在曲率突变的各类叶片曲面的磨削加工。
