授权公布号:CN213418778U
尾门开关总成
失效
申请
2020-07-23
申请公布
1970-01-01
授权
2021-06-11
预估到期
2030-07-23
| 申请号 | CN202021480051.6 |
| 申请日 | 2020-07-23 |
| 授权公布号 | CN213418778U |
| 授权公告日 | 2021-06-11 |
| 分类号 | E05B83/18;E05B77/34;E05B81/04;E05B85/00;B60J5/10 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 江铃汽车集团有限公司 |
| 申请人地址 | 江西省南昌市青云谱区迎宾北大道666号 |
专利法律状态
2023-08-04
专利权的终止
状态信息
未缴年费专利权终止;IPC(主分类):E05B 83/18;专利号:ZL2020214800516;申请日:20200723;授权公告日:20210611;终止日期:
2021-06-11
授权
状态信息
授权
摘要

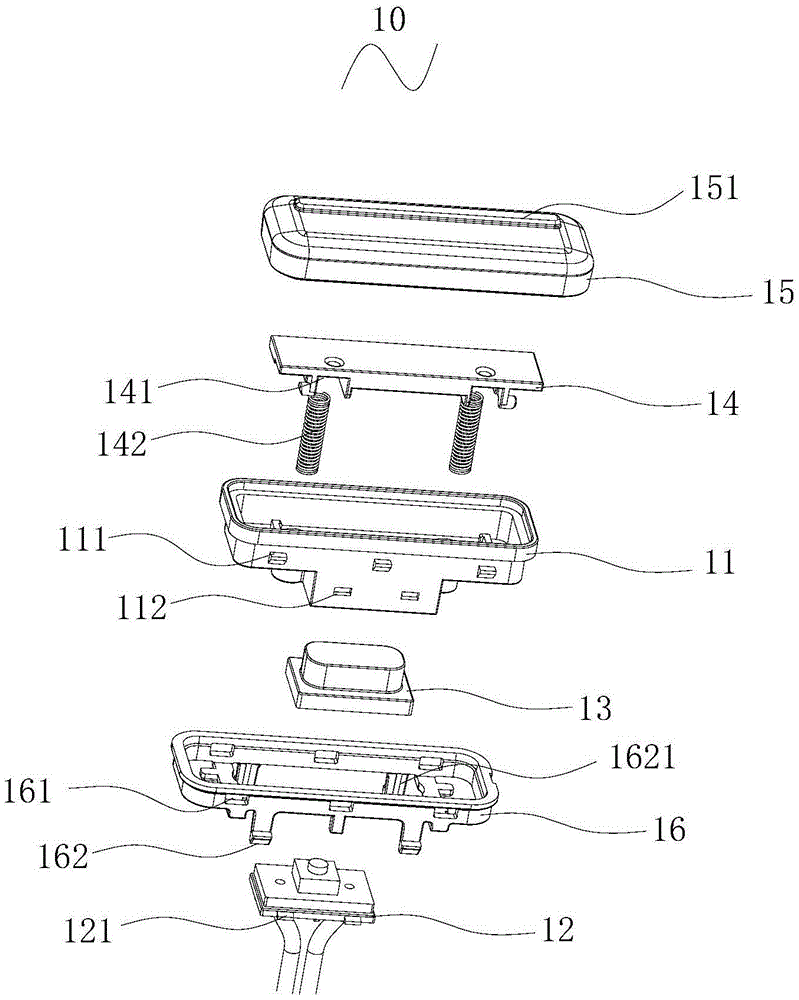

本实用新型提供一种尾门开关总成,包括尾门开关壳体、内框体,尾门开关壳体的内部设有依序层叠的控制单元、开关按钮、压板,尾门开关壳体包括外壳体和内壳体,内框体设于外壳体和内壳体之间,内框体呈“凸”型腔体状,内框体的外壁上设有第一定位孔以及凸筋,控制单元的侧边设有与第一定位孔匹配的凸起,内壳体侧边设有与凸筋匹配的第二定位孔,控制单元与连接线束连接,内壳体侧边设有向上延伸的多个卡勾。本实用新型提供的尾门开关总成,结构简单,拆装方便,优化了汽车尾门开关的装配工序。
