授权公布号:CN215633957U
一种增强塑料叶轮
有效
申请
2021-07-12
申请公布
1970-01-01
授权
2022-01-25
预估到期
2031-07-12
| 申请号 | CN202121571589.2 |
| 申请日 | 2021-07-12 |
| 授权公布号 | CN215633957U |
| 授权公告日 | 2022-01-25 |
| 分类号 | F04D29/22;F04D29/24 |
| 分类 | 液体变容式机械;液体泵或弹性流体泵; |
| 申请人名称 | 上海东方泵业(集团)有限公司 |
| 申请人地址 | 上海市宝山区富联路1588号 |
专利法律状态
2022-01-25
授权
状态信息
授权
摘要

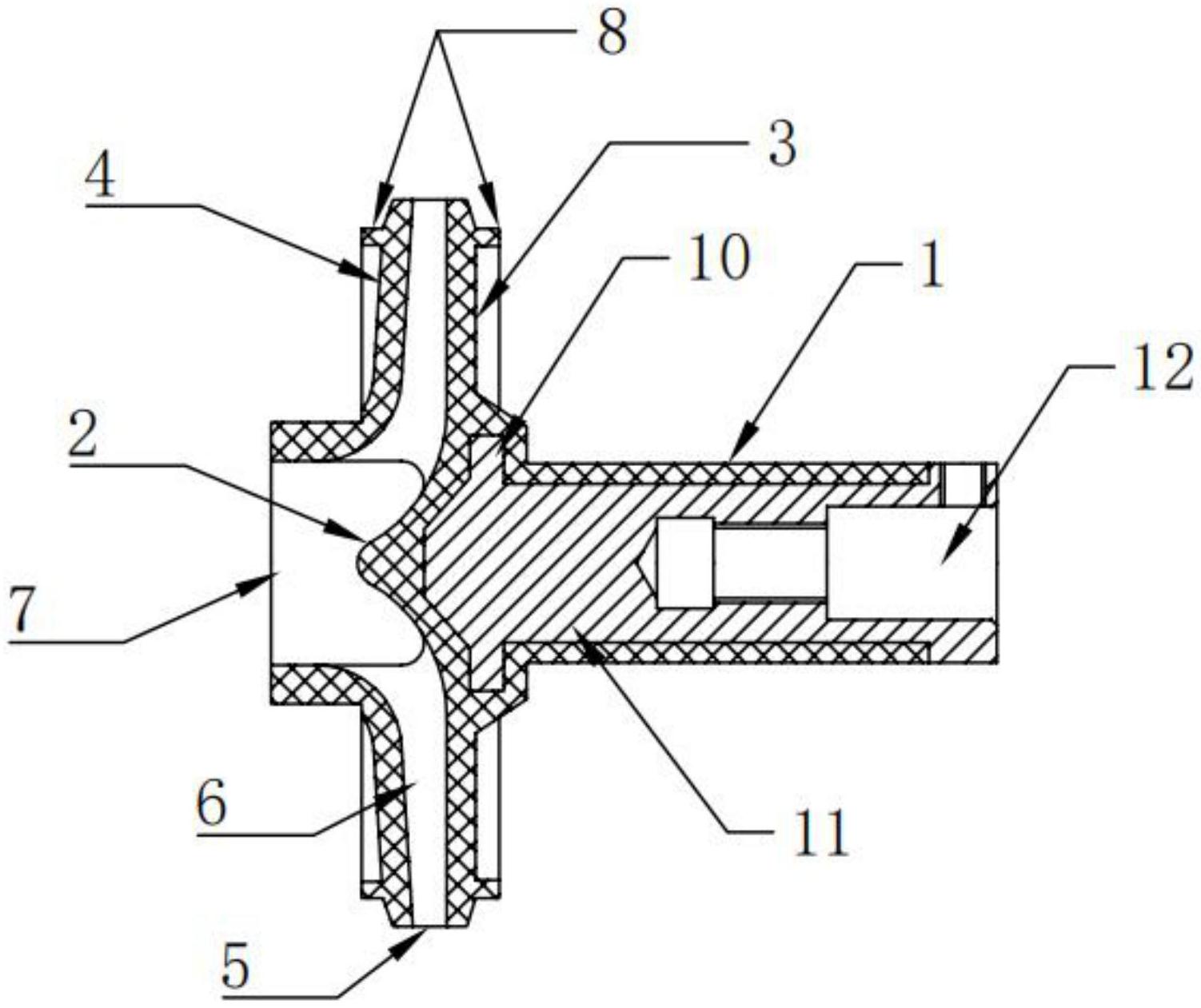

本实用新型提出一种增强塑料叶轮,包括轴套,在轴套的端部为一凸出设置的锥形导流头,沿锥形导流头边缘设置圆形后盖板,与后盖板相对应设置前盖板,前盖板与后盖板之间通过若干叶片连接,各相邻叶片与前盖板与后盖板之间形成若干流道,在前盖板的外侧端部圆心部分凸出设置一个圆形入水口,其特征在于,在前盖板与后盖板的边缘处分别设置有一圈环形外加强筋。目的是在能够极好地解决叶轮盖板变形问题的同时,又能满足加强筋不耗费能量,阻力降低、不降低输送效率。
